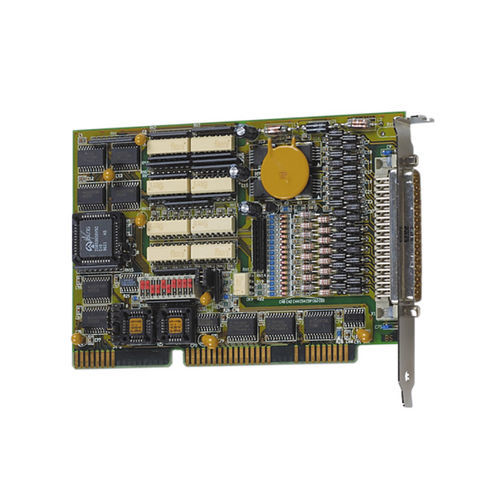

Placa de aquisição ISA PA-1500

digitais

A placa ISA PA 1500 32 entradas/saídas digitais tem 16 entradas digitais, 24 V, e 16 saídas digitais, 24 V. 14 entradas são interruptíveis. É utilizada como interface para máquinas, para a monitorização de processos controlados por um PC, para medição industrial, para aquisição de sensores, para análise de sinais, como interface para máquinas em ambientes industriais agressivos e tem de fazer isto com muitos dispositivos de segurança. Inclui um CD-ROM com controladores para Windows e exemplos de programação. Caraterísticas Entradas analógicas 16 canais de entrada opto-isolados, 24V, incluindo 14 interruptíveis 3 contadores/temporizadores programáveis por software 16 canais de saída opto-isolados, 10 a 36V corrente de saída 500mA Cão de guarda programável por temporizador para a reposição das saídas a 0 Relatório de diagnóstico através do registo de estado em caso de curto-circuito, sobreaquecimento, queda de tensão ou watchdog Interrupção acionada por watchdog, temporizador, erro Ligações à terra separadas para as entradas e as saídas Caraterísticas de segurança Isolamento ótico de 1000 V Proteção contra transientes rápidos (Burst), sobretensão. descarga eletrostática e EMI Canais de entrada Proteção contra inversão de tensão, filtros de entrada. Canais de saída Corrente de curto-circuito para 16 saídas ~ 3 A tip. Corrente de curto-circuito por saída -1,5 A tip. Fusível auto-rearmável Proteção contra sobretemperatura e sobretensão saídas de alimentação de 24 V com díodos de proteção e filtros Condensadores de saída especiais minimizam as emissões electromagnéticas Fonte de tensão externa filtrada através de um circuito de proteção Lógica de paragem quando a tensão de alimentação externa desce abaixo de 5 V EMC testado de acordo com 89/336/CEE (certificação CE) EN 50082-2, EN 55011, EN 55022 Aplicações Controlo de processos Medição industrial
