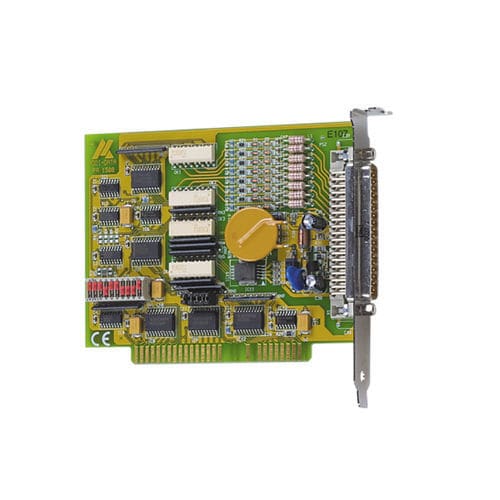

Placa de aquisição ISA PA-1508

digitaisde controle

A placa ISA PA-1508 de 16 entradas/saídas digitais possui 8 entradas digitais de 24 V e 8 saídas digitais de 24 V. Todas as entradas são opto-isoladas. É utilizada para o controlo de E/S industriais, para bancos de ensaio automáticos, como interface para relés electromagnéticos, para monitorização do estado (ligado/desligado) de motores, lâmpadas, etc. ou ativação de alarmes num ambiente industrial adverso e dispõe de vários dispositivos de segurança para o efeito. Inclui um CD-ROM com controladores para Windows e exemplos de programação. Descrição Caraterísticas 8 entradas digitais, 24 V, isoladas 2 linhas de ligação por entrada Aquisição paralela de sinais digitais de 24 V Cada canal de entrada tem a sua própria linha de terra 8 saídas digitais, 24 V, isoladas Cada canal de saída pode ser acionado independentemente dos outros Os canais de saída são limitados por corrente e adequados para cargas com correntes indutivas elevadas 2 saídas de diagnóstico geram nível LOW em caso de sobretemperatura Watchdog: pode ser ativado através de software, legível Após a ligação, as saídas são repostas a "0" Endereçamento através de interruptores DIP Caraterísticas de segurança Isolamento ótico 1000 V Controlo da tensão Distância de rastejamento IEC 61010-1 (VDE411-1) Segurança para as entradas: proteção contra inversão de tensão, filtros LC Segurança para as saídas: Proteção contra sobretemperatura: Lógica de paragem a aprox. 125-140 °C, corrente de curto-circuito a 1,5 A, lógica de paragem, quando a tensão de alimentação externa desce abaixo de 5 V. Caraterísticas de segurança para a tensão de alimentação externa: proteção contra sobrecarga: fusível auto-rearmável (fusível eletrónico), proteção contra sobretensão através de varistores e díodos transorbitalizados, blindados através de filtros LC EMC testado de acordo com 89/336/CEE (certificação CE)
