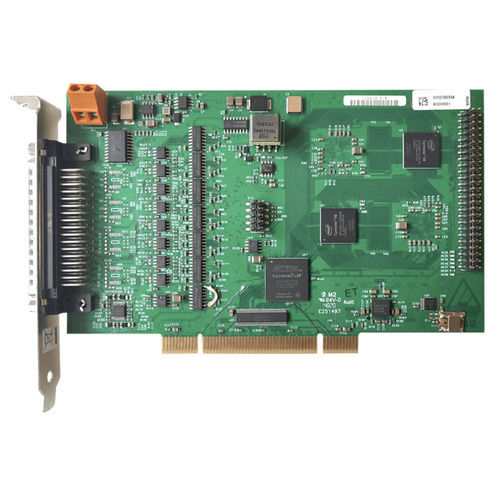

Placa de aquisição PCI APCI-1712

barramento PCIFPGAdigitais

A placa de contador multifunções PCI APCI-1712 (em desenvolvimento) está equipada com 4 módulos de funções programáveis, que podem ser configurados individualmente para cada canal com uma das funções disponíveis: contador incremental, interface série síncrona SSI, contador/temporizador, aquisição de impulsos, medição de frequência/largura de impulsos/período de duração/velocidade, PWM, entradas e saídas digitais, ... A placa é adequada para aplicações como contagem de eventos, aquisição de posições, controlo de movimentos, contagem de lotes, etc., no ambiente industrial adverso. A placa APCI-1712 (em desenvolvimento) é uma placa de contagem rápida multifunções e multicanal para o barramento PCI. Os pontos fortes desta placa são a sua vasta gama de aplicações e a sua elevada precisão e fiabilidade para aplicações industriais difíceis. Com esta placa, é possível realizar muitas aplicações diferentes na mesma base de hardware. A placa é fornecida com um conjunto de funções que proporciona ao utilizador a máxima eficiência, mas com um mínimo de espaço e de peças necessárias. As funções são configuradas individualmente para cada canal através do software fornecido. As facilidades de programação flexíveis desta placa permitem desenvolver e reconfigurar rápida e facilmente muitas aplicações diferentes para o utilizador, à medida que vão surgindo novas necessidades. Graças à estrutura da placa FPGA, é possível realizar outras aplicações de contagem através da adaptação do software Caraterísticas acesso a dados de 32 bits Frequência de entrada até 5 MHz Sinais em modo TTL ou RS422 (APCI-1712), sinais de 24 V (APCI-1712-24V) Quatro módulos de funções programáveis integrados Funções reprogramáveis Funções Contador incremental para a aquisição de encoders incrementais (sinais com desvio de fase de 90°)
