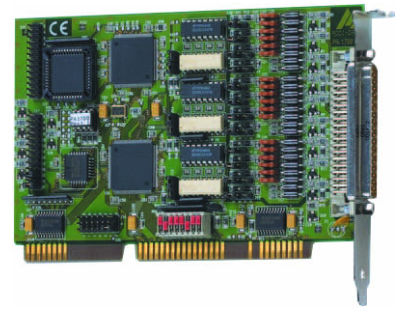

Placa de entrada digital PA-1700-2

TTLde 16 E/Sde segurança

O PA-1700-2 é um cartão de contagem rápida de impulsos concebido especialmente para utilização em ambiente industrial. A placa destina-se à ligação direta de 3 ou 6 encoders incrementais. Está equipada com entradas para o controlo dos eixos (sinal de referência, entrada estroboscópica, sinal de erro). Os canais de entrada estão protegidos por díodos de transil e filtro EMI. A placa pode ser programada com resolução simples, dupla, quádrupla ou em modo direto. No modo direto e durante a medição da largura de impulso, podem ser processadas diretamente frequências até 100 MHz. A placa reconhece automaticamente a direção dos encoders incrementais. 3 temporizadores permitem a geração de interrupções. Caraterísticas Aquisição de encoders incrementais Medição de frequências Medição da largura de impulsos Ligação de 3 ou 6 encoders incrementais Configurações possíveis: 3 canais, profundidade de contagem de 32 bits, diff. ou TTL no conetor frontal/6 canais, profundidade de contagem de 16 bits, diff. ou TTL divididos em 3 canais no conetor frontal e 3 no conetor para cabo de fita Reconhecimento automático da direção Modo de resolução simples, duplo ou quádruplo Medição de frequências 10 MHz em modo direto, 2,5 MHz em modo quádruplo 3 entradas de "referência" para lógica de referência 3 entradas "error" para sinais de erro, entradas strobe externas Reinicialização de software ou hardware 3 x temporizador de 16 bits (82C54): Geração de interrupções, estroboscópio dos contadores com intervalos definidos pelo temporizador, frequência de referência programável para medição da frequência e da largura de impulso Interrupção com o temporizador ou através de strobe externo dos contadores 3 x 8 E/S TTL Endereçamento através de interruptores DIP para qualquer endereço no espaço de E/S Placa AT com acesso de 16 bits Caraterísticas de segurança
