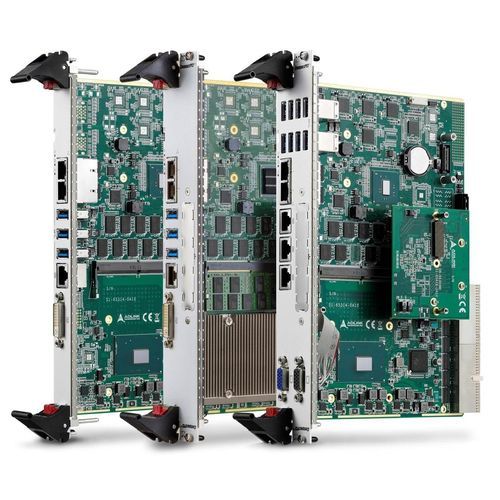

Placa de CPU 2.5" cPCI-6636 series

XMCCompactPCIPCIe

A ADLINK cPCI-6636 Series é uma lâmina de processador 6U CompactPCI® baseada na 6ª/7ª Geração Intel® Xeon® E3 e Intel® Core™ i3/i7 Processadores com chipsets Intel® HM170 ou CM236. O cPCI-6636 suporta até 16GB de memória DDR4-2133 onboard e 16GB DDR4-2133 via SODIMM. A capacidade total de memória é de até 32GB de DDR4-2133. O cPCI-6636 é uma lâmina de processador altamente integrada adequada para aplicações de missão crítica em indústrias que vão desde a automação à defesa. O cPCI-6636 é posicionado como sucessor do cPCI-6626 e cPCI-6525 da ADLINK em termos de E/S e conjunto de características. O cPCI-6636 proporciona um aumento de desempenho de 2,8x em relação à 2ª geração Core™ i7 (cPCI-6626) e um aumento de desempenho de 30% em relação à 3ª geração Core™ i7 (cPCI-6525). As características gráficas incluem 3 mostradores independentes simétricos, aceleração 3D HW, DirectX 12, OpenGL 4.4, e H.265 HW decodificação/codificação. O cPCI-6636 consegue 2,7x de melhoria da pontuação gráfica em relação à 3ª geração Core™ i7 (cPCI-6525). A série cPCI-6636 suporta interfaces de E/S flexíveis. A E/S da placa frontal para o cPCI-6636 (4HP) inclui 2x GbE suportados por um controlador PHY Intel® i219LM e controlador Ethernet Intel® i210IT, 3x USB 3.0, 1x porta série RJ-45, e 1x DVI-I. Onboard I/O inclui um espaço de unidade SATA de 2,5", um conector SATA de 7 pinos, e um slot CFast por placa adaptadora. O cPCI-6636D (8HP) tem E/S idênticas à versão de slot único, excepto que um conector XMC via placa adaptadora PCIe x8 é suportado no lugar da ranhura CFast. Uma terceira configuração, a cPCI-6636DZ (8HP), suporta 8x USB 3.0, 2x GbE, 6x serial TX/RX e 2x VGA na placa frontal, e a mesma E/S de bordo que a cPCI-6636D.
