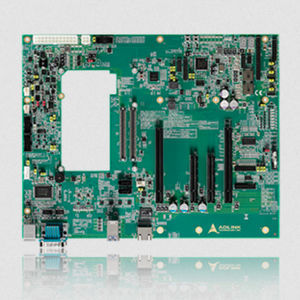

Placa de suporte COM Express Express-BASE6 R3.1

ATX

Express-BASE6 R3.1 é uma placa de suporte de referência do módulo ATX COM-Express Tipo 6 Basic / Compact size baseado no PICMG COM-Express Revisão 3.1. Juntamente com o módulo COM-Express Tipo 6 à sua escolha e fora da prateleira, pode emular rapidamente a funcionalidade do seu produto final desejado para o desenvolvimento de software e verificação de hardware. Nota: O suporte PCIe Gen4 x16, 2.5GbE, e USB4 está sujeito ao módulo e portadora utilizados. Especificações: PICMG COM-HPC Revisão 3.1 Suporta os módulos COM-Express Tipo 6 Basic / Compact size 1x PCIe Gen4 x16, 1x PCIe x4, 4x PCIe x1 2x USB4 HDMI, VGA, LVDS, e eDP opcional 4x USB 3.x/2.x, 2x USB 2.0/1.1 na E/S traseira 4x SATA 2.5GbE LAN Mic/line-in/line-out, suporte áudio S/PDIF 2x cabeçalho USB 2.0/1.1 para painel frontal Cabeçalhos para SMBus, GPIO, slot de cartão SD, I2C, LPC, porta série Diagnóstico a bordo para dados de código POST BIOS no autocarro LPC Tomada de bordo para flash SPI secundário Entrada de alimentação ATX conector de 24+4 pinos
