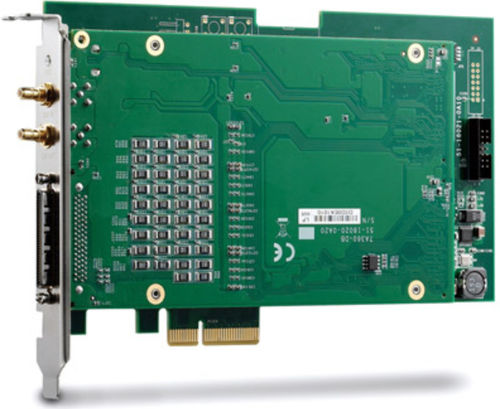

Placa de E/S digital PCIe-7360

PCIeprogramávelconfigurável

A PCIe-7360 da ADLINK é uma placa de E/S digital de alta velocidade com linhas de E/S paralelas bidireccionais 32-CH. A taxa de dados até 400 MB/s está disponível através da interface x4 PCI Express®. A taxa de relógio pode suportar até 100 MHz de relógio interno ou 200 MHz de relógio externo, adequando-se idealmente a aplicações de aquisição ou troca de dados digitais de alta velocidade e em larga escala, tais como captura de imagem digital, reprodução de vídeo e testes de IC. Configuração da porta de E/S e mudança de nível O PCIe-7360, em estado inicial de inicialização para linhas de E/S de 32 canais a bordo, é linhas de entrada. As linhas de E/S de 32 canais são bidireccionais e podem ser divididas em quatro grupos, cada um com 8 canais e configuráveis individualmente como porta de entrada ou de saída. O PCIe-7360 também suporta níveis lógicos seleccionáveis por software de 1,8 V, 2,5 V, e 3,3 V, com os quatro grupos a corresponderem ao nível lógico escolhido. No modo de saída digital, as saídas são tri-estabelecidas quando as linhas de saída digital são desactivadas. A direcção de E/S programável e os níveis lógicos fornecem uma interface flexível para dispositivos em teste (DUT). Taxa máxima de transferência de dados O PCIe-7360 pode suportar até 400 MB/s de débito, juntamente com uma largura de dados de 32 bits a uma taxa de relógio interna máxima de 100 MHz ou uma largura de dados de 8/16 bits a uma taxa de relógio externa máxima de 200 MHz. A combinação de DMA de busmastering scatter-gathering, com tamanho FIFO de 8 k-amostra profunda, e interface x4 PCI Express® garante nenhuma perda de dados durante o processamento sustentado de dados a alta velocidade. Atraso de fase O PCIe-7360 apresenta mudança de fase de relógio de amostra externa ou de relógio de amostra interna de exportação, optimizando o tempo de aquisição/geração em aplicações de transferência de dados de alta velocidade.
