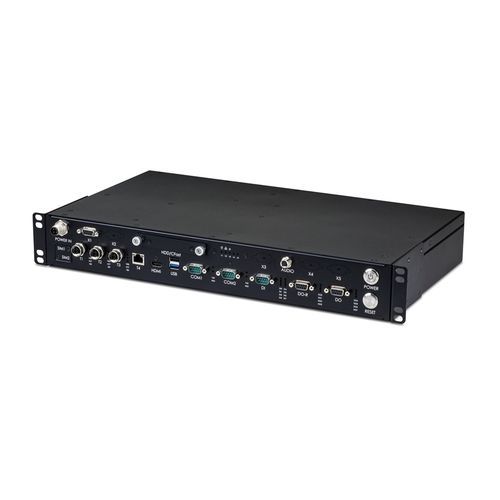

Coletor de dados digital DCS-211

programávelUSB

O sistema de recolha de dados ADLINK 19" DCS-211 é compatível com um factor de forma 1U ou 1,5U para uma rápida implementação em racks existentes. Apresenta oito canais de entrada digital isolados (DI) com isolamento óptico de 2,5KVrms e tensão de entrada até 137,5V (tensões nominais de 24V/36V/72V/110V). Há seis canais de saída digital (DO) distribuídos por quatro canais DO sem isolamento num conector D-sub e dois canais DO isolados com relés internos integrados controlados independentemente num conector D-sub separado. O DCS-211 usa um processador Intel Atom® x5-E3930 e emparelhado com 4GB DDR3L-1600MHz (actualizável para 8GB). Tem também quatro portas GbE (1x RJ-45, 3x M12 com isolamento de 2KVrms), duas portas série RS-232/422/485 programáveis via conectores DB-9 do painel frontal, dois conectores USB tipo A (1x 3.0, 1x 2.0), 32GB de armazenamento eMMC 5.0 incorporado (64GB opcional), um slot M.2 2280 para SSDs SATA "chave M", e espaço no painel frontal para um slot SSD ou CFast de 2.5" hot swappable. Os integradores de sistemas ferroviários podem tirar partido das três ranhuras Mini PCIe do DCS-211 (2x PCIe + USB 2.0, 1x USB 3.0), que suportam módulos de tamanho completo ou meio com um USIM para cada ranhura. Uma das ranhuras USIM é de bordo, e duas são acessíveis externamente a partir do painel frontal por baixo de uma tampa. Usando os slots Mini PCIe, o DCS-211 pode ser configurado para 3G/4G/GPS/CAN/MVB, bem como GNSS. Existem quatro recortes de conectores de antena reservados que suportam três conectores RP-SMA para celular e Wi-Fi, e um conector SMA opcional para GNSS.
