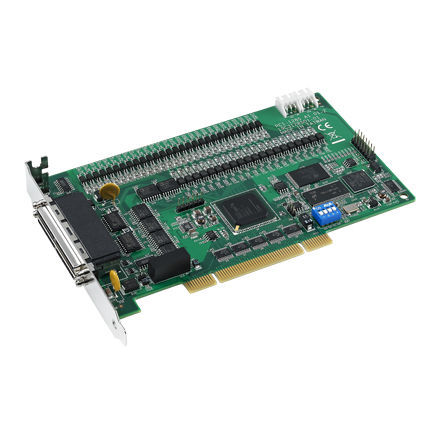

Placa de controlo de motor PCI PCI-1285

de 8 eixosservomotorde passo

A entrada do codificador é 10 MHz para o modo 4xAB, 2,5 MHz para o modo CW/CCW Saída de pulso até 5 Mpps Buffer de memória (10K pontos) para o planeamento de trajectórias que é concebido em DSP Suporta E-Gear, e interpolação helicoidal Suporta E-CAM fornecendo 256 pontos para descrever os perfis de CAM que amortecedores localizados em DSP Entrada de emergência do hardware Temporizador Watchdog Fecho de posição Comparação de posição disparando até 100 KHz, e buffer de memória é de até 100 K pontos em DSP Interrupção programável Suporta o modo pórtico por controle de trem de pulso de loop semi-fechado Os canais de entrada RDY/LTC & SVON/CMP/CAM-DO/ERC são comutáveis para fins gerais de entrada e saída
