Registrador de eventos L261

de corrente1 canalprogramável

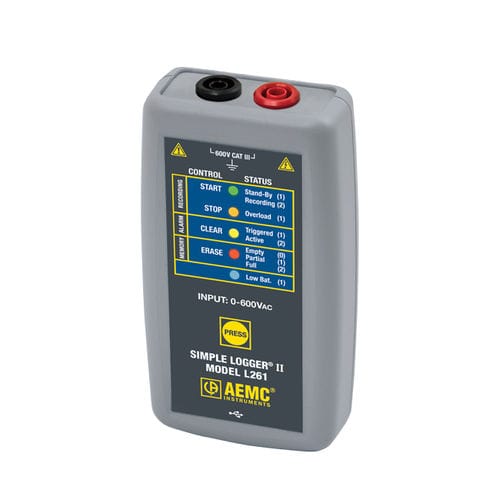

O Simple Logger® II Modelo L261 é um dispositivo de registo de um canal alimentado por duas pilhas alcalinas. O seguimento de linha é efectuado de modo a que sejam recolhidas 64 amostras ao longo de um ciclo de linha. O seguimento da frequência é efectuado na gama de ±2Hz em torno da frequência nominal da linha 50 ou 60Hz. As medições de harmónicos são calculadas a partir destas 64 amostras. As harmónicas só estão disponíveis a partir do painel de controlo do Simple Logger® II no software gratuito DataView® incluído na unidade. O Simple Logger® II regista TRMS a uma taxa de até oito vezes por segundo. O processo de medição é efectuado não mais do que oito vezes por segundo. Os cálculos TRMS são efectuados num único ciclo de linha. Isto significa que as entradas são ignoradas entre os intervalos de medição. A principal vantagem do registador é a sua capacidade de realizar uma variedade de tarefas de registo com uma configuração fácil e intuitiva a partir de um computador, utilizando o software DataView®. Especificações Canais - Um Entrada - Tomadas banana de segurança de 4 mm Gamas (2) - 5 a 600VAC/AC+DC Precisão (50/60Hz) - 5 a 50V ±(0,5% Rdg +1V) 50 a 600V (0,5% Rdg +0,5V) Resolução - 0,1VAC/AC+DC Tensão máxima de entrada - 1,2 x 600Vrms ou 720Vrms Impedância de entrada - 40MΩ Taxa de amostragem - 64 amostras / ciclo Taxa de armazenamento - Programável de 125ms a 1 por dia Modos de armazenamento - Início/paragem, FIFO, modo alargado (XRM) e alarme Duração do registo - 15 minutos a 6 semanas, programável através da DataView Memória - 240.000 medições (512KB). Os dados registados são armazenados em memória não volátil e serão mantidos mesmo que a bateria esteja fraca ou seja retirada. Comunicação - USB 2.0 opticamente isolado Fonte de alimentação - 2 pilhas alcalinas AA (LR6) de 1,5 V Duração da pilha - 100 horas a >45 dias (dependendo da taxa de amostragem/ duração do registo)
