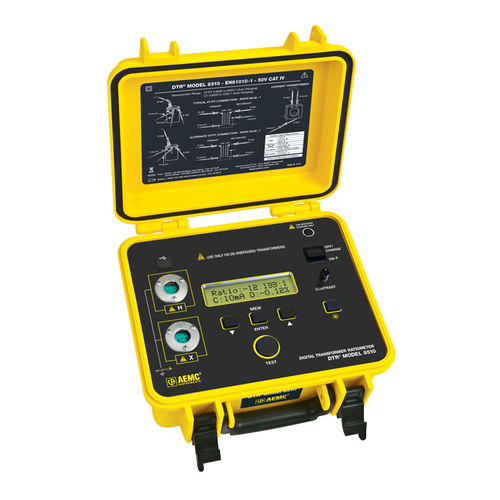

Medidor de relação de espiras digital DTR 8510

para transformador

O DTR® Modelo 8510 é um ratiómetro de espiras de transformador digital portátil e fácil de utilizar, concebido para testes no local de transformadores de potência, potencial e corrente. Quando conectado a um transformador não energizado, o DTR® Modelo 8510 mede com precisão a relação de espiras primárias e secundárias, enquanto exibe simultaneamente a polaridade e a corrente de excitação. O DTR® é totalmente automático e utiliza um método de teste compatível com ANSI/IEEE. Não é necessária qualquer calibração pelo utilizador, seleção de gama, manivela manual ou equilíbrio tedioso. Em cada medição, o DTR® autocalibra-se automaticamente e verifica a existência de enrolamentos/ligações/disjuntores abertos, curto-circuitos (excesso de corrente de excitação), colocação incorrecta do cabo de teste e polaridade invertida. As medições são apresentadas de forma rápida e exacta. Especificações Gama do rácio VT/PT - Variação automática: 0,8000:1 a 8000,0:1 Precisão VT/PT - 0,8000 a 9,9999: ±0,2% da leitura 10.000 a 999,99: ±0,1% da leitura 1000.0 a 4999,9: ±0,2% da leitura 5000.0 a 8000,0: ±0,25% da leitura Gama de rácio de TC - Variação automática: 0,8000 a 1000,0 Precisão de CT - ±0,5% da leitura Sinal de excitação - Modo VT/PT: 32Vrms max Modo CT: Nível automático 0 a 1A, 0,1 a 4,5Vrms Ecrã de corrente de excitação - Gama: 0 a 1000mA Precisão: ±(2% da leitura +2mA) Frequência de excitação - 70Hz Ecrã - LCD 16 caracteres, 2 linhas, formato grande, retroiluminação LED, visível dia/noite Idiomas suportados - Inglês, espanhol, francês, italiano, alemão, português Comunicação - USB 2.0 opticamente isolado Armazenamento de dados - Até 10.000 medições completas Fonte de alimentação - Duas baterias recarregáveis de 12V NiMH (incluídas) Duração da bateria - Até 10 horas de funcionamento contínuo Indicação de bateria fraca - LED e LCD
