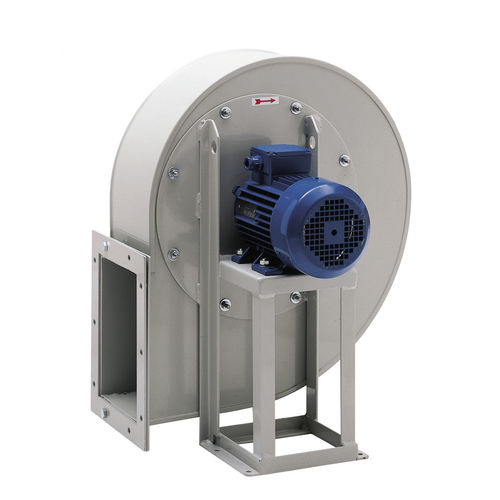

Ventiladores centrífugos com lâminas curvadas para trás em chapa de aço espessa
Extracção de ar com elevados volumes de partículas, gases de escape, fumos de soldadura, etc.
- Estrutura: A estrutura do ventilador de extracção é inteiramente fabricada a partir de chapa de aço soldada de espessura adequada, que depois é revestida com epoxi na cor cinza RAL 7032.
Além da base de apoio do motor elétrico, pode ser solicitado um assento adicional fixado ao bocal de sucção para aumentar a estabilidade da máquina.
- Impulsores: Empurra lâminas de impulsores curvadas para trás com revestimento epoxi fabricadas em chapa galvanizada espessa, soldada, balanceamento estático e dinâmico de acordo com as normas ISO, mantendo os níveis de ruído e vibração ao mínimo.
- Motores: Eficiência trifásica assíncrona IE2, normalmente 400V/50-60Hz IP55, de acordo com as normas UNELMEC. Instalados com 2, 4 ou 6 pólos em função da pressão requerida, ou com dupla polaridade para versões de duas velocidades.
Está concebida para ser montada sobre uma base de apoio partilhada com o ventilador.
A potência indicada nas tabelas de rendimento foi dimensionada tendo em conta o rendimento da máquina e uma margem de segurança adicional para compensar eventuais avarias do sistema.
- Versões especiais: ATEX para ambientes com risco de explosão regulado pela Directiva 94/9/CE.
