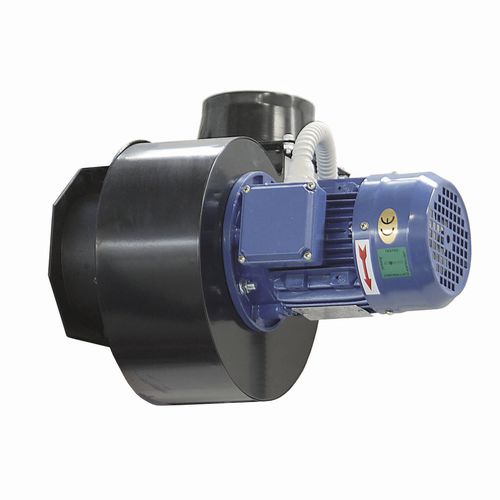

Ventilador centrífugo com lâminas curvadas para a frente em chapa galvanizada
Extracção de ar com baixos volumes de partículas, gases de escape, fumos de soldadura, etc.
- Estrutura: A estrutura do ventilador de extracção é inteiramente fabricada a partir de chapa de aço soldada de espessura adequada, que depois é revestida com epoxi na cor preta RAL 9005.
Na versão standard, o ventilador eléctrico de extracção está na versão B5 e, portanto, sem sede ou base, instalado através de orifícios presentes no bocal de sucção.
- Impulsores: Empurra pás de impulsores curvadas para a frente, fabricadas em chapa galvanizada, balanceamento estático e dinâmico de acordo com as normas ISO, reduzindo ao mínimo os níveis de ruído e vibração.
- Motores: Eficiência trifásica assíncrona IE2, normalmente 400V/50-60Hz IP55, de acordo com as normas UNELMEC. Instalados com 2, 4 ou 6 pólos em função da pressão requerida, ou com dupla polaridade para versões de duas velocidades. Está concebida para ser montada sobre uma base de apoio partilhada com o ventilador.
A potência indicada nas tabelas de rendimento foi dimensionada tendo em conta o rendimento da máquina e uma margem de segurança adicional para compensar eventuais avarias do sistema.
- Versões especiais: ATEX para ambientes com risco de explosão regulado pela Directiva 94/9/CE.
---
