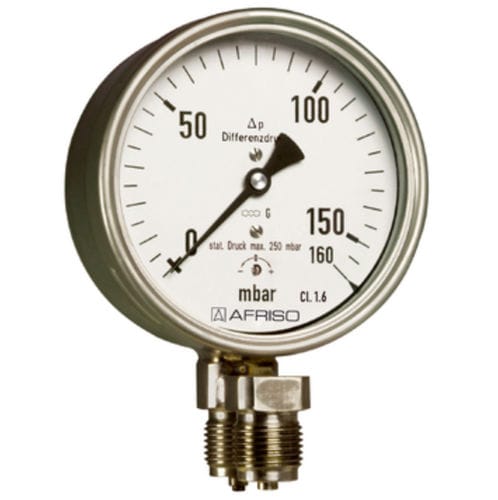

Manômetro diferencial D4

analógicocom roscaem aço inoxidável

Medição de pressões diferenciais extremamente pequenas Design robusto Indicação direta da pressão diferencial Muitas versões personalizadas disponíveis Aplicações Para a medição da pressão diferencial de meios não corrosivos, gasosos e secos. Especialmente adequado para a medição de perdas de filtragem em aplicações de ar condicionado e ventilação. Para a medição de gás ou vapor, observar a tabela "Critérios de seleção de acordo com a norma EN 837-2" (ver anexo)! Dados técnicos Função A pressão "positiva" (= alta pressão) é aplicada no interior da membrana. A pressão "negativa" (= baixa pressão) é aplicada no interior da caixa estanque à pressão. A diferença de pressão faz com que a membrana altere a sua forma, gerando assim o movimento necessário para medir a pressão. Esta deslocação é captada pelo movimento. A pressão diferencial é diretamente indicada por um ponteiro. Gamas (EN 837-3/5) Ver tabela de encomenda Área de aplicação Carga estática: Valor total da escala Carga dinâmica: 0.9 x valor de escala total Segurança contra sobrepressão Valor da escala completa Desempenho da temperatura Erro de indicação quando a temperatura do sistema de medição se desvia da temperatura normal de 20 °C: a uma temperatura crescente aprox. ± 0,6 %/10 K temperatura de descida aprox. ± 0,6 %/10 K do valor total da escala Versão standard Elemento de medição (parte molhada) Elemento de cápsula, liga de CuBe Correção do zero A partir da frente Vedação (parte molhada) NBR (Perbunan) Opções Flange traseira fixação de 3 furos, moldura de montagem em painel Ligações para mangueiras Balanças especiais Outras ligações de processo
