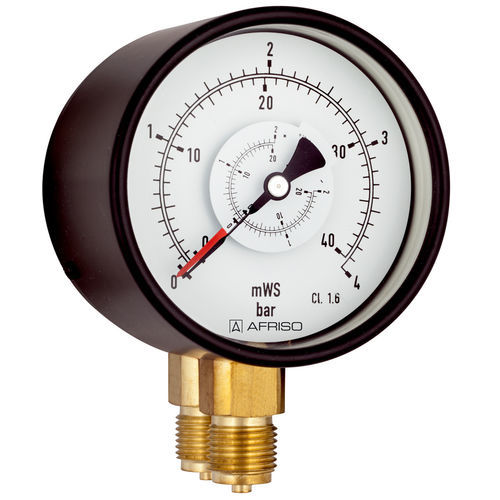

Manômetro diferencial RF100Dif D201
com mostrador analógicoem latãoem alumínio

Manômetro diferencial - RF100Dif D201 - AFRISO-EURO-INDEX - com mostrador analógico / em latão / em alumínio
Manômetro diferencial - RF100Dif D201 - AFRISO-EURO-INDEX - com mostrador analógico / em latão / em alumínio
Manômetro diferencial - RF100Dif D201 - AFRISO-EURO-INDEX - com mostrador analógico / em latão / em alumínio - imagem - 2
Manômetro diferencial - RF100Dif D201 - AFRISO-EURO-INDEX - com mostrador analógico / em latão / em alumínio - imagem - 3
Manômetro diferencial - RF100Dif D201 - AFRISO-EURO-INDEX - com mostrador analógico / em latão / em alumínio - imagem - 4
Guardar nos favoritos
Comparar


Características

Tipo de pressão
diferencial
Display
com mostrador analógico
Material
em aço inoxidável, em latão, em alumínio, em aço
Tipo de tecnologia
com tubo de Bourdon
Aplicações
para gás, para líquidos
Outras características
com ponteiro
Pressão

MÍN: 0 bar
(0 psi)

MÁX: 60 bar
(870,23 psi)

Precisão

1,6 %

Diâmetro do mostrador

100 mm
(3,9 in)

Temperatura de processo

MÍN: -20 °C
(-4 °F)

MÁX: 60 °C
(140 °F)

Descrição

Indicação de pressão positiva, pressão negativa e pressão diferencial Excelente relação preço/desempenho Dois sistemas independentes de tubos Bourdon Caixa e partes molhadas também disponíveis em aço inoxidável (opção) Aplicações Para medição de pressão diferencial de meios gasosos e líquidos que não sejam altamente viscosos, não cristalizem e não ataquem as ligas de cobre. Especialmente adequado para sistemas de aquecimento (tubos de alimentação e retorno). ! Para a medição de gás ou vapor, observar a tabela "Critérios de seleção segundo EN 837-2" (ver anexo)! Dados técnicos Função As pressões são medidas em dois sistemas independentes de tubos Bourdon (pressão "mais" = pressão alta, pressão "menos" = pressão baixa). A pressão é indicada por meio de um mostrador e um ponteiro. A escala da pressão diferencial cobre 50% da gama da pressão "positiva" e 50% da gama da pressão "negativa". O ponteiro preto (ligação "mais") e o ponteiro vermelho (ligação "menos") na escala do manómetro de pressão diferencial permitem ler as pressões em ambos os sistemas na escala fixa. Gamas (EN 837-1/5) Ver tabela de encomendas Área de aplicação A pressão máxima no sistema não deve exceder o valor total da escala. Para uma boa legibilidade, a pressão diferencial a ser medida não deve ser inferior a aprox. 20 % do valor total da escala. Desempenho em termos de temperatura Erro de indicação quando a temperatura do sistema de medição se desvia da temperatura normal de 20 °C: à temperatura ascendente aprox. ± 0,4 %/10 K temperatura de descida aprox. ± 0,4 %/10 K do valor total da escala Ponteiro Alumínio, preto Mostrador Alumínio Caixa Chapa de aço, preto Moldura de pressão Chapa de aço, preto Janela

---

Catálogos
