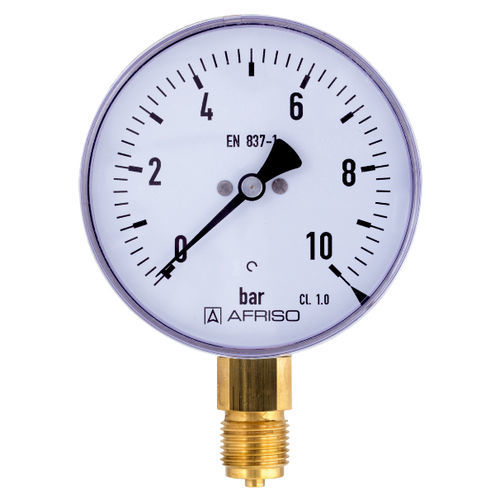

Manômetro com mostrador analógico RF100I D301

em material plásticoem latãoem alumínio

Para a construção de máquinas e instalações Caixa robusta em aço inoxidável Muitas versões personalizadas disponíveis Aplicações Para meios gasosos e líquidos que não sejam altamente viscosos, não cristalizem e não ataquem as ligas de cobre. ! Para uma elevada precisão de medição. Para a medição de gás ou vapor, observar a tabela "Critérios de seleção segundo EN 837-2" (ver anexo)! Gamas (EN 837-1/5) Ver tabela de encomenda Área de aplicação Carga estática ≤ 600 bar: Valor da escala completa > 600 bar: ¾ x valor total da escala Carga dinâmica ≤ 600 bar: 0.9 x valor de escala total > 600 bar: ⅔ x valor de escala total Curto prazo ≤ 600 bar: 1.3 x valor de escala total > 600 bar: Valor de escala total Desempenho da temperatura Erro de indicação quando a temperatura do sistema de medição se desvia da temperatura normal de 20 °C: a uma temperatura crescente aprox. ± 0,4 %/10 K temperatura de descida aprox. ± 0,4 %/10 K do valor total da escala Grau de proteção IP 32 (EN 60529) Versão standard Ligação Latão, fundo ou fundo traseiro Elemento de medição Tubo Bourdon ≤ 60 bar: tubo tipo "C", liga de cobre > 60 bar: Tubo helicoidal, aço inoxidável 316 Ti/316 L Movimento Latão Mostrador Alumínio, branco Escala preta Ponteiro Alumínio, preto Caixa Aço inoxidável 304 Janela Plástico, encaixado Opções Parafuso de amortecimento Ponteiro de referência Contactos eléctricos Balanças especiais Outras ligações ao processo
