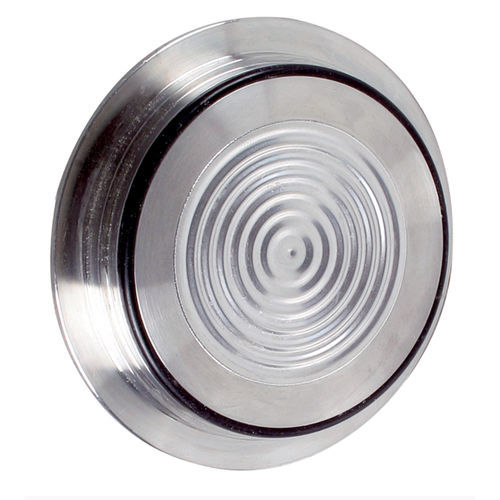

Separador por membrana com fixação de flange MD 63

para manômetrode processopara a indústria de alimentos e bebidas

Instalação definida e encaixe por pressão com batente metálico Conceção higiénica de acordo com as recomendações EHEDG O meio não pode passar por detrás do vedante SIP/CIP ativado Aplicação Selo diafragma MD 63 para a separação estéril de processos de unidades de medição e controlo de pressão em tubos ou tanques. Para montagem em manómetros de tubo Bourdon, transdutores de pressão e interruptores de pressão. Para instalação em processos estéreis sem espaços mortos. Áreas de aplicação típicas: Aplicações estéreis na engenharia de processos Indústria farmacêutica Biotecnologia Máquinas de bebidas Fábricas de lacticínios Cervejarias Descrição Todos os materiais utilizados estão listados pela FDA e cumprem as recomendações de design higiénico da EHEDG. O selo químico e o instrumento de medição são soldados entre si, resultando numa unidade única inseparável, resistente a choques e vibrações, sem arestas externas que possam acumular sujidade. A vedação química está disponível para o tipo F e o tipo N; devido ao seu design compacto, é adequada para uma vasta gama de aplicações. Dados técnicos Ligação ao processo Aço inoxidável 316 L Tipo F para caixas DN 25 e 1" Tipo N para caixas DN 40-125 e 1½"- 6" Diâmetro nominal de instalação Tipo F: 50 mm Tipo N: 68 mm Diafragma Aço inoxidável 316 L Material (partes molhadas) Aço inoxidável 316 L, EPDM Classificação USP CLASSE VI, listado pela FDA Rugosidade da superfície RA ≤ 0,8 µm Vedação EPDM Ligação do instrumento Ligação soldada Líquido de transmissão de pressão Óleo de parafina (FM 09), listado pela FDA Gama de pressão Ver resumo das versões Pressão nominal PN 25 Pode ser montado em Manómetros de tubo Bourdon NG 50, 63, 80, 100, 160 Transdutores de pressão (DMU)
