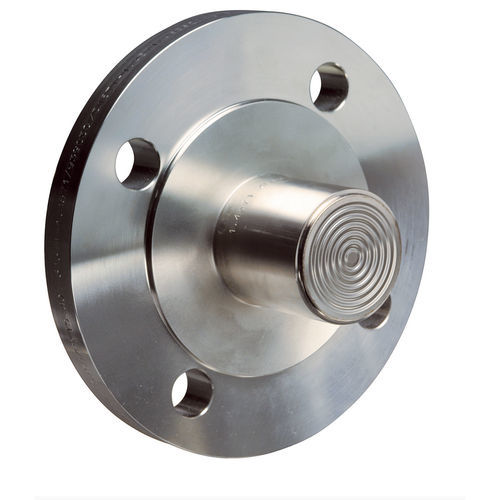

Separador por membrana com fixação de flange MD 81

para manômetrode processopara a indústria petroquímica

Para cisternas com paredes espessas Para flanges de bloco mais altas e maior isolamento Ligação de acordo com DIN ou ASME O comprimento do tubo pode ser adaptado conforme necessário Aplicações Para montagem em manómetros de tubo Bourdon, transdutores de pressão ou interruptores de pressão. Para meios corrosivos, altamente viscosos, poluídos, cristalizantes ou quentes. Ideal para reservatórios isolados ou de paredes espessas. Especialmente concebidos para utilização nas indústrias química e petroquímica, em refinarias ou centrais eléctricas. Dados técnicos Ligação ao processo/tubo Ligação por flange de acordo com ASME B 16.5 (face elevada) ou de acordo com EN 1092-1 tipo B 1 Comprimento do tubo: 50 mm Diafragma Aço inoxidável 316 L Soldado Superfície de vedação Aço inoxidável 316 L Ligação do instrumento Ligação soldada Líquido de transmissão da pressão Óleo de parafina (FM 09), listado pela FDA Gama de pressão Ver resumo das versões Opções Ligação ao processo Outros comprimentos de tubo Materiais/revestimentos especiais Outras superfícies de vedação Diafragma Materiais especiais: Hastelloy, Monel, níquel, Inconel, Incoloy, platina, titânio, tântalo, zircónio, outras ligas de cromo-níquel-aço Revestimentos/forros: PFA (até 250 °C), ECTFE (até 150 °C), PTFE (até 150 °C, até 100 bar), prata (até 150 °C), ouro (até 200 °C) Outros Adaptador para ligação de instrumentos G¼B/G½B Tubo capilar (atrás ou em baixo) Elemento de arrefecimento (> 100 °C) Outros líquidos de enchimento Flanges específicas do cliente Outros diâmetros nominais
