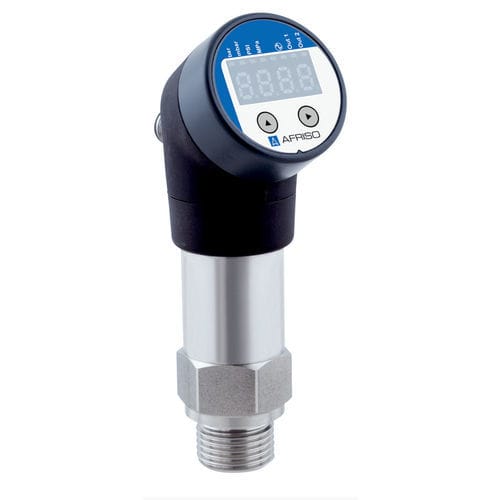

Pressostato mecânico EDS 10

de pressão relativaabsolutoPNP

ecrã LED de 4 dígitos O ecrã pode ser rodado e inclinado para qualquer posição 2 saídas de comutação PNP Aplicações As principais áreas de aplicação incluem a monitorização de meios gasosos ou líquidos em instalações e engenharia mecânica. O pressostato é adequado para sistemas pneumáticos ou hidráulicos que requerem alta precisão de comutação. O ecrã pode ser rodado e inclinado para praticamente qualquer posição, de modo a que o dispositivo possa ser utilizado em condições de montagem adversas. Descrição O dispositivo utiliza uma célula de medição piezo-resistiva em aço inoxidável. O ecrã LED de 4 dígitos do interrutor de pressão EDS 10 pode ser rodado em 330° e inclinado em 300°. Os pontos de comutação (histerese de comutação) são efectuados através do menu e de duas teclas. O estado das saídas de comutação é indicado por um LED cada. Com uma pressão nominal de ≥1, o pressóstato é estanque ao vácuo sem limitações. Dados técnicos Precisão de medição Desvio da curva caraterística de acordo com a norma IEC 60770 - calibração do ponto limite (não linearidade, histerese, repetibilidade) > 0/0,4 bar ≤ ± 0,35 % FSO ≤ 0/0,4 bar ≤ ± 0,5 % FSO Estabilidade a longo prazo ≤ ± 0,3 % FSO/Jahr Ecrã ecrã de 4 dígitos, 7 segmentos, LED, vermelho, Gama -1,999/+9,999, Área visível 22,5 x 10,5 mm, 4 LEDs para unidades de pressão comutáveis (bar, mbar, psi, MPa), Indicação do estado da saída de comutação, Saída de comutação 1: LED verde, Saída de comutação 2: LED amarelo Gama de medição Ver tabela de encomenda Saídas de comutação Retardo de comutação: 0 a 50 s Repetibilidade: ≤ ± 0,1 % FSO Ciclos de comutação: > 100 x 106 Frequência de comutação: Max. 200 Hz
