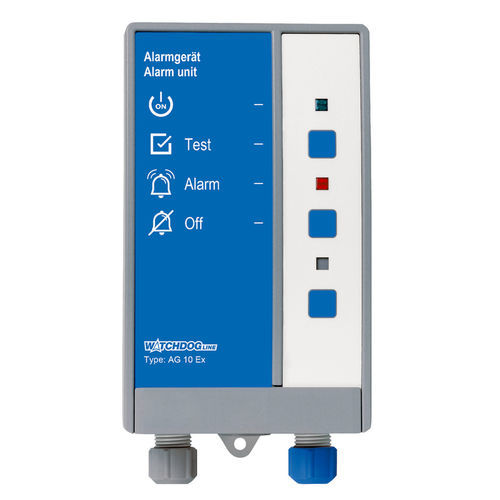

Unidade de medição e alarme de gás AG 10 Ex

Com alarmes visuais/audíveis, botões de teste e de confirmação Saída de relé para sistemas de comunicação de eventos Logística facilitada: por exemplo, informação atempada sobre garrafas de gás vazias Aplicações Por exemplo, para monitorizar a pressão em recipientes cheios de gás (p. ex., painéis de controlo de pressão, baterias de garrafas ou estações de agrupamento). Descrição O sistema é composto por um ou vários contactos de pressão (ligados em série), uma unidade de controlo (unidade de alarme AG 10 Ex) e, se necessário, uma unidade de alarme adicional. Se forem monitorizados vários contactos, o número correspondente de contactos eléctricos pode ser ligado em série e monitorizado por uma única unidade de alarme. Também é possível ligar uma unidade de alarme separada para cada ponto de medição. Um alarme é acionado quando o contacto abre. Um sistema de comunicação de eventos pode ser ligado à saída de relé da unidade de alarme para monitorização remota. O sinal de alarme é gerado por um manómetro com um contacto elétrico. O limiar de alarme pode ser definido para qualquer valor entre 5 e 95 % do intervalo através do braço de contacto do manómetro. Um LED verde indica o funcionamento normal. Em caso de falha de energia, o dispositivo não gera um sinal de alarme; quando a energia volta a estar disponível, a unidade retoma imediatamente o funcionamento. Se, entretanto, a pressão do gás tiver descido abaixo do limite definido, é gerado um sinal de alarme. Em caso de alarme, o LED vermelho acende-se; para além disso, o sistema emite um alarme sonoro. O alarme sonoro pode ser confirmado. O LED vermelho permanece aceso. O alarme também pode ser configurado para o modo de segurança, de modo a que um alarme também possa ser acionado no caso de uma falha de energia.
