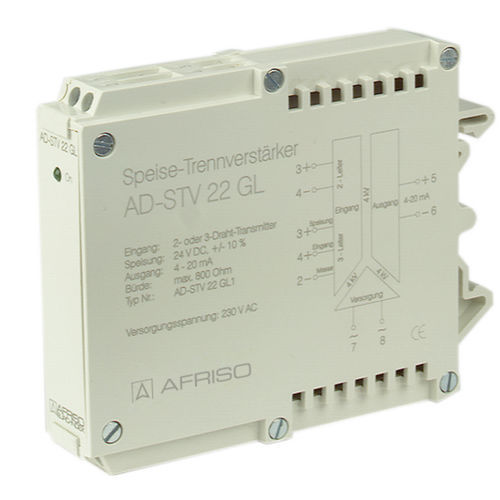

O amplificador de isolamento STV 22 GL com alimentação é utilizado para o isolamento galvânico e a amplificação de sinais DC (mA).
Descrição
O transdutor ligado é alimentado diretamente através de uma tensão de alimentação galvanicamente isolada e limitada. A entrada e a saída são isoladas galvanicamente com um elevado grau de isolamento. A fonte de alimentação eletrónica integrada de alta eficiência ajuda a evitar o sobreaquecimento e permite cargas de saída elevadas.
Dados técnicos
Caixa
Caixa em calha DIN
L x A x P:
18 x 78 x 103 mm
Tensão de alimentação
AC 50 - 253 V
DC 20 - 253 V
Alimentação do sensor
DC 24 V tensão de circuito aberto
DC 18 V a 20 mA
Entrada
0-20 mA ou 4-20 mA
Saída
0-20 mA ou 4-20 mA
1:1 para sinal de entrada
Carga de saída
Máx. 400 Ohm
---
