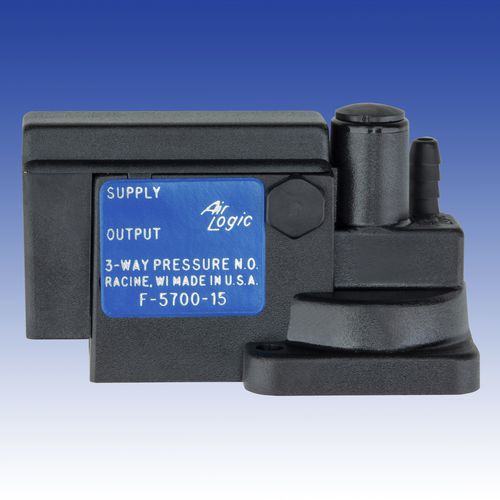

Válvula piloto F-5700 series

de diafragmacom acionamento pneumáticopara ar

Válvulas de 3 vias pilotadas por pressão aplicam pressão de sinal a um diafragma que é oposto por uma força de mola. Quando então a força do sinal de pressão é maior que a força da mola, ela atinge seu ponto de ajuste (também chamado de pressão "On"), o mecanismo interno se move e muda o estado pneumático. O sinal de pressão e o circuito pneumático estão completamente isolados um do outro. O circuito pneumático está normalmente aberto, o que significa que a porta de alimentação está aberta para a porta de saída. Quando o interruptor dispara, a alimentação é desligada e a porta de saída é ventilada através do escape para a atmosfera. Não há conexão disponível na porta de exaustão. O interruptor permanecerá neste estado até que o sinal de pressão caia abaixo do seu ponto de reset (também chamado de pressão "Off"). A diferença entre a pressão "On" e a pressão "Off" é definida como a Diferencial ou Histerese da válvula. As opções pré-definidas de fábrica estão disponíveis. Por favor contacte o seu vendedor ou distribuidor para especificações e um número de peça personalizado. Os ajustes podem ser feitos no interruptor removendo a tampa redonda e girando o parafuso de cabeça plana. Os ajustes no sentido horário irão elevar o Set point. Os ajustes no sentido anti-horário baixarão o ponto de ajuste (na pressão). Não é recomendado o ajuste de válvulas de 3 vias pré-definidas. Não recue o parafuso de cabeça chata acima nivelado com o corpo.
