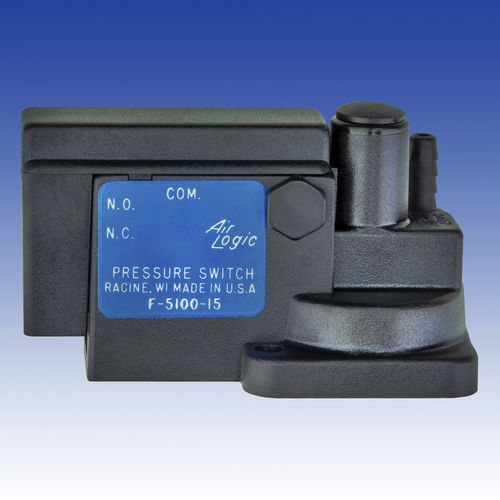

Pressostato miniatura F-5100 series

de diafragmade pressão relativaNF

Nossa linha de pressóstato padrão com uma variedade de potências elétricas disponíveis. 15A e .1A são as versões mais comuns e normalmente terão os prazos de entrega mais curtos. 15A é recomendado para o controle direto da maioria dos dispositivos de desenho de corrente. A seleção do interruptor .1A tem contatos banhados a ouro e é recomendada para aplicações de baixa amperagem, como PLC e interface micro controlada. Outras opções elétricas estão disponíveis para requisitos específicos da aplicação. Os interruptores de pressão aplicam o sinal de pressão a um diafragma que é oposto por uma força de mola. Quando então a força do sinal de pressão é maior que a força da mola, ela atinge seu ponto de ajuste (também chamado de pressão "On"), o mecanismo interno se move e muda o estado elétrico. Quando o interruptor dispara, o circuito normalmente aberto fecha e o circuito normalmente fechado abre. O interruptor permanecerá neste estado até que o sinal de pressão caia abaixo do seu ponto de reset (também chamado de pressão "Off"). A diferença entre a pressão "On" e a pressão "Off" é definida como a Diferencial ou Histerese do comutador. Esta é uma característica importante para aplicações tais como sistemas de compressores controlados por pressostatos. Por exemplo, o consumo e a capacidade do sistema junto com o diferencial do pressostato determinará a freqüência de funcionamento do compressor. Opções pré-definidas de fábrica estão disponíveis. Favor entrar em contato com o seu vendedor ou distribuidor para obter especificações e uma peça personalizada. Os ajustes podem ser feitos no interruptor removendo a tampa redonda e girando o parafuso de cabeça plana. Os ajustes no sentido horário irão elevar o Set point.
