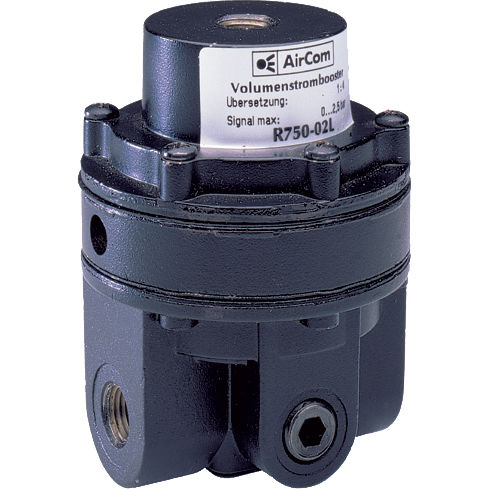

Amplificador pneumático de volume R750-0 series

de pressão

O amplificador de volume com relação de transmissão amplifica a pressão de saída a uma relação de 1 para 1 até 1 para 6 por uma pressão pneumática piloto, que não tem hemorragia constante. Essa pressão de sinal tem a mesma função que uma mola num regulador comum. Geração de contrapressão no diafragma. Esta força é compensada pela pressão de saída no lado inferior do diafragma. A relação entre a pressão de pilotagem e a pressão de saída depende do tamanho dos diafragmas de funcionamento. Meios de comunicação: ar comprimido ou gases não-corrosivos Porto_piloto: G1/4 Exactidão: com variação de fornecimento de 3,5 bar = < 7 mbar a 1 para 1, < 10 mbar a 1 para 2, < 21 mbar a 1 a 3,< 41 mbar a 1 a 6 Resposta_sensibilidade: < 2 mbar a 1 para 1, < 3 mbar a 1 para 2, < 17 mbar a 1 a 3,< 23 mbar a 1 a 6 Consumo_de_ar: máximo. 3 l/min, sujeito a pressão de saída Alívio_função: aliviar Capacidade de alívio: 170 l/min a 1,5 bar de saída e 0,7 bar de sobrepressão acima do setpoint Gauge_port: em ambos os lados do corpo, fio igual ao fio regulador Posição_de_montagem: qualquer Alcance_de_temperatura: 0 °C a 70 °C / 32 °F a 158 °F, para ar comprimido devidamente acondicionado até -40 °C / -40 °F Corpo: zinco fundido sob pressão Elastómero: NBR/Buna-N Válvula_interna: latão e aço inoxidável
