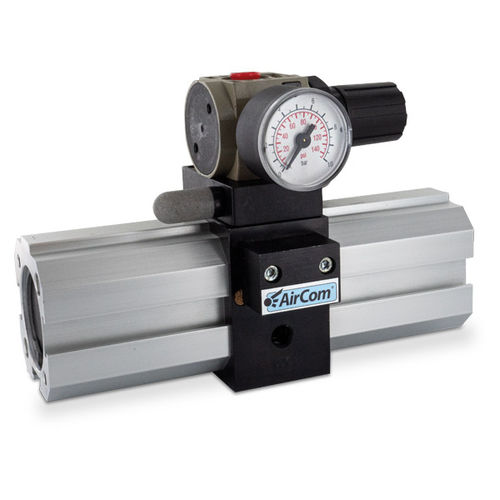

Amplificador de pressão de pistão AB series

de ar comprimidolubrificado

O amplificador de pressão duplica a pressão do sistema de, por exemplo, 5 bar a uma pressão de saída de 10 bar. A força de bombeamento de dois câmaras cilíndricas comprimem o ar até à saída do conjunto pressão no interior da terceira câmara enquanto a quarta câmara é ventilado. Ao atingir a pressão de saída é desligada, quando caindo abaixo dele é ligado automaticamente. Reforçadores de pressão são utilizados para a procura ocasional de ar comprimido. Meios: ar comprimido filtrado, lubrificado e 50 µm filtrado Posição_de_montagem: qualquer Conduzir: intensificador de pistão duplo, relação 1 para 2 As válvulas de inversão, de controlo e de oscilação permitem o controlo automático. Tempo de vida útil de aproximadamente 20 milhões de ciclos de comutação. Recomenda-se a utilização de tanques de ar. Eles compensam as flutuações de pressão e permitir fluxos de alto volume a curto prazo. Ver circuito. O tempo de enchimento do tanque é uma medida do desempenho do booster. Para reduzir o tempo de enchimento do tanque, tem de ser pré-carregado com a entrada pressão P1. Ver circuito. Cilindro: alumínio anodizado Selos: NBR/Buna-N
