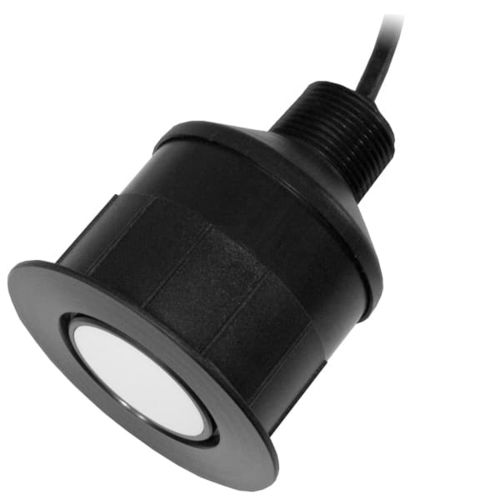

Transdutor de ultrassom cilíndrico AR50 Airducer®

piezoelétricoacústicoultrassônico

Aplicações: - Medição de nível - Fluxo de canais abertos - Evitar Obstáculos - Proximidade Características: - Construção robusta e selada - O projeto da caixa acomodará o transceptor e a eletrônica de processamento de sinal - Tampa de montagem disponível em roscas BSP, NPT ou M32 - Blindagem interna padrão Opções: - Montagem completa disponível com comprimentos de cabo padrão - Tampa de montagem disponível em roscas BSP, NPT ou M32 - 10 KΩ estão disponíveis termistores para compensação de temperatura - Disponível em caixa PVDF para uso em ambientes quimicamente agressivos Especificações: - Pico de frequência de operação: 50 kHz - Sensibilidade de transmissão mínima: 106 dB re, 1µPa/V a 1 m na melhor das frequências de transmissão - Sensibilidade mínima de recepção: -162 dB re 1V/µPa na melhor frequência de recepção - Resistência Paralela Mínima: 450 Ω - Alcance mínimo e máximo de detecção*: 25 cm a 15 m (10" a 49') - Alcance de detecção típico: 30 cm a 10 m (1 a 33') - Capacitância Livre: 5700 pF a 1 kHz - Largura do feixe: 12° a -3 dB - Tensão Máxima de Condução: 1500 Vpp a 2% do tom do ciclo de funcionamento - Temperatura de operação: -40 a 90°C (-40 a 194°F) - Peso: 560 g (1.2 lb.) - Alojamento: Poliéster com enchimento de vidro - Janela Acústica: Epóxi reforçado com vidro
