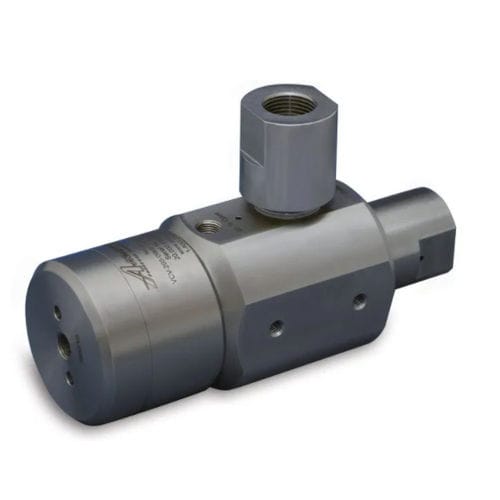

Válvula com acionamento pneumático VCV series

de controlepara ardupla

Pressões de até 20.000 psi (1.379 bar) Piloto duplo acionado a ar Vários tamanhos e tipos de portas Metal a metal ou assento macio Construção em aço inoxidável DESCRIÇÃO As Válvulas de Controle NuQuip® Modelo VCV Series são válvulas de controle de líquidos pneumáticos, especialmente projetadas para altas pressões e altas vazões. São válvulas de duas posições com orientação de porta em ângulo reto, veja Figura 1. Os atuadores de ar integrados proporcionam comutação rápida mesmo à pressão máxima de operação, utilizando apenas ar de 80 psi (5,5 bar de ar). O modelo VCV A válvula de controle está disponível com configuração metal-metal ou assento macio. Estão disponíveis várias opções de portas, e projetos personalizados serão considerados. CANDIDATURA A Válvula de Controle Série VCV NuQuip® modelo VCV é bem adequada para uso em aplicações de controle que requerem altas pressões, bem como altos fluxos. Estas válvulas estão disponíveis nas versões de 10.000 e 20.000 psi (versões 689 e 1.379 bar), todas com caminhos internos otimizados para o máximo fluxo. A construção em aço inoxidável proporciona resistência a meios corrosivos. O VCV com sede metal-metal pode ser usado com água, óleo ou outros líquidos. O VCV com assento macio também pode ser usado para a vedação sem vazamentos de gases inertes. CONFIGURAÇÃO DAS VÁLVULAS Operação: Piloto duplo acionado a ar Capacidade de fluxo: Otimizada para cada tamanho de porta Port Styles NPT, MP, MS, OD NPT = Rosca de Tubo Nacional MP = Pressão média MS = Especificação Militar MS33649 OD = Diâmetro Exterior Compressão do Tubo Estilo assento: Assento metal-metal ou macio Montagem: O corpo tem seis furos roscados de 1/4" CONDIÇÕES DE EXPLORAÇÃO Pressão máxima: 20.000 psi (1.379 bar)
