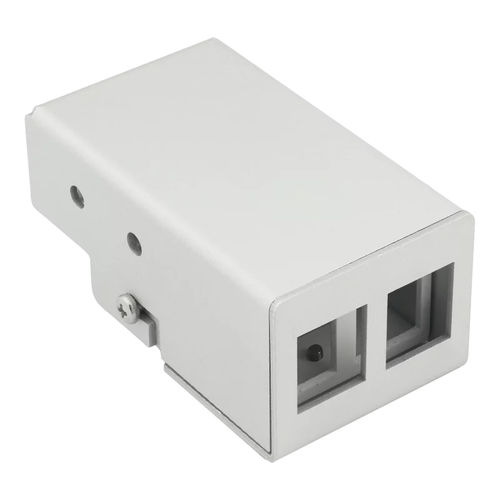

Caixa de montagem compacta 21814.AL-2P

para trilhos DINretangularem alumínio

- montagem fácil dos módulos através de uma tampa amovível e de um suporte para módulos - caixa de alumínio leve - montagem em calha DIN em 3 orientações verticais diferentes (vertical/vertical+90°/vertical+180°) - Adequado para montagem vertical numa calha DIN - Possibilidade de ajuste da alimentação do cabo verticalmente para cima e para baixo - tampa amovível para uma instalação, manutenção e expansão fáceis de utilizar - o recetáculo Keystone pode ser equipado com diferentes módulos (CU/LWL/USB/Chinch e muitos mais) - numeração simples de portas disponível como opção - Design keystone de 2 portas plano - Material alumínio, 1,5mm - Peso da caixa aprox. 84g (sem módulos) - Resistência à temperatura -20°C a +70°C - Proteção IP IP20 - Cor prata, eluxido - Dimensões da caixa CxAxL 75 x 43 x 35 mm Âmbito de fornecimento: - 1x caixa MDB Compact DRM, prateada - 1x clip de montagem em calha DIN XS Montagem: Os módulos são primeiro fixados ao suporte do módulo e o suporte do módulo é aparafusado à parte inferior por meio de um parafuso. Os cabos são fixados às barras colocadas para o efeito por meio de braçadeiras. A tampa é colocada na parte inferior e aparafusada lateralmente por meio de 2 parafusos. - Os módulos podem ser instalados primeiro no suporte de módulos e depois aparafusados à base de alumínio com um parafuso M3. - Clip de calha DIN XS por meio de 2 parafusos M4 e porca. - Montagem em DIN Rail Clip , parede e perfis de alumínio possível com parafuso extra M5X10mm e pedra de ranhura 8 /M5. - É possível um orifício extra para montagem de um parafuso de ligação à terra no lado da tampa traseira. - Suporte para cabos: 2 cabos até 8 mm de diâmetro. - Os cabos são fixados com braçadeiras nas barras de fixação fornecidas.
