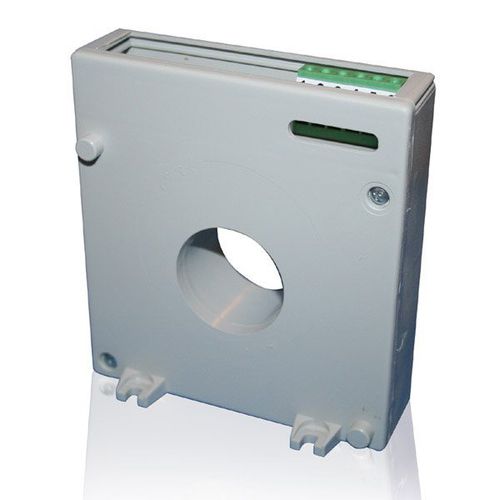

Transformador de corrente CT-1S Series

encapsuladoindustrialtrifásico

Aktif Adder and Multiplexer Os transformadores de corrente toroidais são utilizados principalmente nos casos em que todos os condutores de medição não podem passar por um transformador de corrente toroidal. O CT-1S fornece uma soma vetorial usando transformadores de corrente X/5 no sistema e enviando informações de corrente total para relés de corrente residual das séries RCR e ELR em pontos de medição que são necessários transformadores de corrente toroidal com diâmetros internos maiores do que CT-1/160, CT-1/210. É bem conhecido pelas seguintes vantagens: - Elimina o limite da secção transversal do cabo. - Fornece uma solução para correntes de fuga superiores a 25 A Descrição A combinação de transformadores de corrente toroidais especiais somadores e multiplexadores e transformadores de corrente normais é indicada no seguinte diagrama de princípio. Todos os transformadores de corrente X/5 utilizados para esta aplicação devem ter as mesmas relações de enrolamento e potências (pelo menos 10VA), e a sua classe de precisão deve ser, no mínimo, 0,5. As ligações devem ser exatamente como se segue. Quando não há fugas para a terra, a soma vetorial das medições efectuadas nos transformadores de corrente também será igual a zero. Em consequência disto, não fluirá qualquer corrente da bobina de medição com entrada nos terminais 5 e 6 (o nosso transformador de corrente de fuga toroidal especial). Assim, nenhuma tensão será induzida nas saídas 1 e 2 ligadas ao relé de corrente residual da série RCR, o que não colocará o relé em estado de erro. No entanto, quando ocorre uma fuga à terra, a soma vetorial será diferente de zero, e será induzida uma tensão nas saídas dos terminais 1 e 2, que comutará os relés de corrente residual das séries RCR e ELR para a posição de falha.
