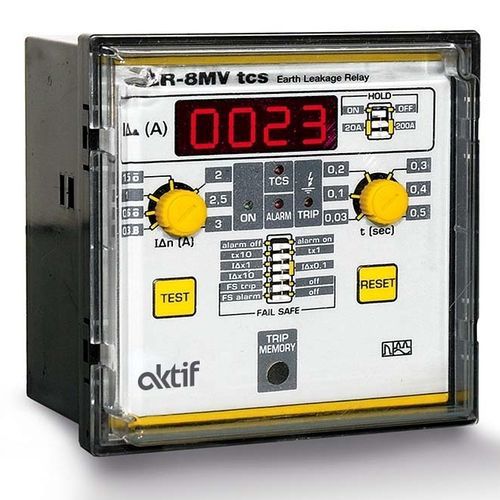

Relé de proteção de fuga à terra ELR Series

de correntepara trilho DINpara montagem nivelada com superfície

Os relés de proteção contra correntes residuais Aktif são dispositivos que dão o comando de abertura ao disjuntor quando as correntes de fuga que podem ocorrer nas redes eléctricas são observadas e se aproximam dos limites que ameaçam o sistema e a saúde humana. Existem fugas para a terra nas redes devido a razões como infra-estruturas insuficientes, falhas de equipamento, erros de fabrico dos sistemas. As fugas à terra são detectadas a partir da diferença vetorial dos valores de corrente provenientes das fases e que regressam do neutro. Para evitar que este problema elétrico cause perdas de vidas e bens, oferecemos uma solução com os nossos relés utilizados em conjunto com as séries RCR e ELR, auto-toróides ou toróides externos (Transformadores de Corrente Residual Toroidal, Transformadores de Corrente Toroidal Colectores e Multiplexadores). Os nossos relés de proteção de corrente residual das séries Aktif RCR e ELR podem limitar estas fugas para a terra numa vasta gama de 30 mA a 30 A. Características gerais; - Tipos de montagem embutida e em trilho DIN - Opções com filtro passa-baixo não afetado por harmónicos (ELR-3C-F) - Versões tipo A e tipo B (ELR-3A) - Opções com ecrã (ELR-D2-V) e sem ecrã - Monitorização em tempo real (ELR-D2-V) - Indicação de pré-alarme configurável e funcionamento à prova de falhas - Ampla gama de sensibilidades de 30mA a 3A - Definição do tempo de atraso - Versões com comunicação RS485 (ELR-D2-V, e Série ELR-4C) - Versões com 4 canais completamente independentes (Série ELR-4C)
