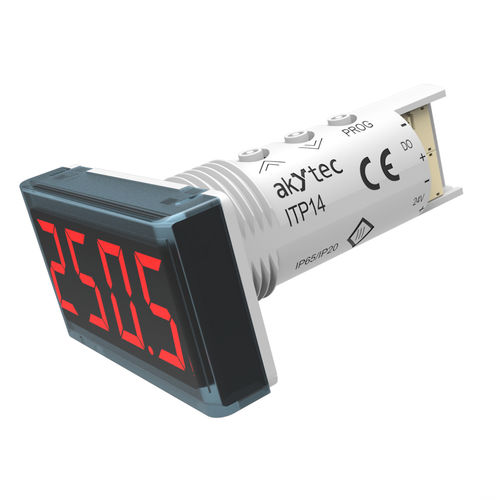

Indicador de processo ITP14

de temperaturade correntede tensão

O ITP14 é um indicador de processo de aplicação universal para monitorização e controlo de processos industriais. Este dispositivo tem um design compacto e normalizado e encaixa num orifício padrão de 22,5 mm para lâmpadas de sinalização. Isto permite uma instalação rápida e fácil e muitos indicadores podem ser acomodados numa porta de armário de controlo ou num painel. Este ecrã possui uma saída digital e uma entrada analógica configurável. A entrada pode ser configurada para sinais de tensão (0-10 V e outros) ou para sinais de corrente (4-20 mA e outros). Antes de ser apresentado, o sinal de entrada é escalonado e pode ser filtrado, se necessário. Existe também uma função opcional de raiz quadrada disponível. A saída do transístor NPN pode controlar uma carga até 42 V CC / 200 mA, o que torna possível implementar o controlo ON/OFF. Esta saída também pode ser utilizada como uma saída de alarme. O indicador de processo ITP14 também suporta uma função de alarme. Se esta função estiver activada, o visor começa a piscar com uma frequência de cerca de 2 Hz quando o valor do processo excede os pontos definidos. O dispositivo requer uma fonte de alimentação de 24 V DC. O invólucro pode ser operado numa gama de temperaturas entre -40 e +60 °C. Funções e características: - Entrada analógica 0-10 V, 4-20 mA e outras - Medição e indicação do valor do processo - Escala de sinal - Posição ajustável do ponto decimal - Gama de indicação -999...+9999 - Controlo ON/OFF com uma saída NPN - Função de raiz quadrada (para transmissores especiais) - Filtro digital - Função de alarme (intermitente quando se excedem os pontos definidos) - Indicação de erro ao exceder os limites de medição - Indicação de erro em caso de rutura de fio ou curto-circuito
