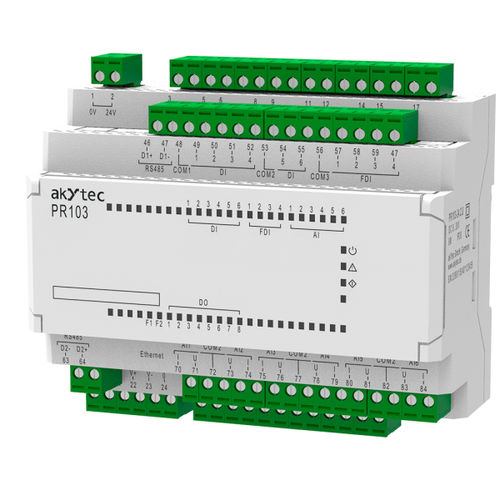

CLP em trilho DIN PR103

com 8 saídascom entradas analógicascom entradas digitais

O PR103 é um Mini-PLC com capacidades de comunicação alargadas graças à sua porta Ethernet e aos dois interfaces RS485, bem como aos protocolos Modbus TCP e Modbus RTU/ASCII. Enquanto comunica via Modbus RTU/ASCII através das interfaces RS485 ao nível do campo/controlo, o PR103 pode utilizar a porta Ethernet e o Modbus TCP para fazer a "ponte" entre os dados e o nível de supervisão da pirâmide de automação. O PR103 Mini-PLC está equipado com 10 entradas digitais, 8 saídas digitais, 6 entradas analógicas e 2 saídas analógicas. Além disso, 4 das 10 entradas digitais podem ser utilizadas como contadores de impulsos, processando sinais de encoders de 100 kHz. Relativamente às entradas analógicas, estas são configuráveis e podem funcionar com uma vasta gama de RTDs, NTC/PTC, bem como com sinais lineares padrão de 4-20 mA ou 0-10 V. Além disso, as E/S incorporadas podem ser diretamente expandidas com até dois módulos de extensão da série PRM. Graças à memória flash integrada, é possível o registo de, por exemplo, valores em entradas/saídas analógicas, contadores de impulsos, estado do dispositivo, etc. O ficheiro é armazenado no formato CSV, o que permite a sua execução em praticamente qualquer editor de folhas de cálculo, por exemplo, o Excel. Concebido para instalação numa calha DIN num armário de controlo, o PR103 pode funcionar em ambientes não aquecidos até -40°C, bem como em ambientes aquecidos com temperaturas até +55°C. Um programa de utilizador é escrito em linguagem de diagrama de blocos funcionais no software de programação akYtec ALP, que está disponível gratuitamente. O algoritmo de controlo é carregado na memória do dispositivo através de uma ligação por cabo micro USB. Funções e características Porta Ethernet (Modbus TCP, Cliente/Servidor) 2x interfaces RS485 (Modbus RTU/ASCII, Mestre/Escravo)
