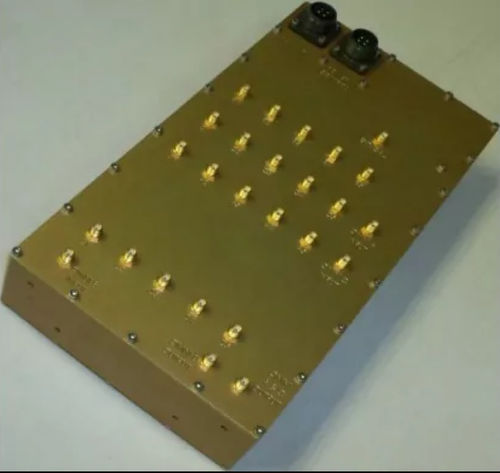

Interruptor multipolar DF-A0052

ESDresistente às intempériesde potência

O DF-A0052 é um comutador de alta velocidade, de 3 bandas, de 5 a 3 canais, destinado a aplicações de antenas comutadas para encontrar a direcção dos elementos comutados. O comutador aceita três bandas de frequência, cada uma com 5 elementos de antena, e encaminha quaisquer 3 elementos de uma banda seleccionada de 5 elementos para qualquer uma das 3 saídas. Foi também concebido para ser montado internamente dentro da cavidade à prova de intempéries da DF-A0029, DF-A0031 e DF-A0037 antenas de procura de direcção. O interruptor compreende 5 canais paralelos, cada um equipado com limitadores de potência de entrada, protecção ESD, amplificador de baixo ruído e interruptor de banda. Pode também ser seleccionada uma banda de calibração, fornecendo uma divisão equilibrada de 5 vias de um sinal de calibração gerado internamente ou fornecido externamente, para calibração da cadeia e do receptor. Cada canal dispõe de um amplificador de baixo ruído, dentro da cadeia de calibração, para ajudar a superar a perda do interruptor e do cabo. O interruptor aceita uma gama muito ampla de tensão de entrada. É controlado através de linhas lógicas com fios ou de uma interface EIA-485 (RS-485). Toda a comutação é em estado sólido para comutação rápida e ciclos de comutação ilimitados. Dimensões (m) - - 260 mm de comprimento160 mm de largura100 mm de altura - Massa (kg) - - 4 - VSWR máximo - - < 2,5 - Tamanho (m) - - 0,32
