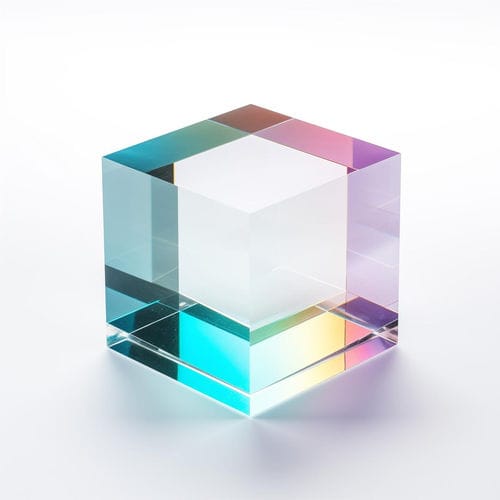

Divisor de feixe óptico

cúbiconão polarizante

A principal função do cubo divisor de feixe não polarizado (NPBS) é dividir o feixe laser (uma ou uma vasta gama de comprimentos de onda) mantendo o estado de polarização intacto. Como funcionam os cubos divisores de feixe não polarizados (NPBS)? Quando o feixe de entrada atinge a hipotenusa do cubo NPBS da Alien Photonics, é dividido em dois feixes de acordo com o rácio de divisão concebido. Um feixe é transmitido através do cubo e o outro é refletido num ângulo de 90° (perpendicular ao feixe de entrada). O estado de polarização de ambos os feixes permanece o mesmo. Como são fabricados os cubos divisores de feixes não polarizados (NPBS)? À semelhança dos cubos PBS padrão, PBS de alta energia e PBS de banda larga, o fabrico dos cubos NPBS da Alien Photonics começa com o polimento de dois prismas de ângulo reto. Quando o desenho do revestimento está pronto, um dos prismas é revestido com um revestimento de divisor de feixe não polarizado na hipotenusa. As superfícies de entrada e saída são então revestidas com um revestimento antirreflexo. O passo seguinte é a montagem dos prismas, que é normalmente efectuada com cimento (cola epoxi). Etapa final - os cubos NPBS são inspeccionados e armazenados ou enviados para o cliente. Alternativas aos cubos NPBS Os cubos NPBS são bastante semelhantes a vários produtos da Alien Photonics. Em primeiro lugar, o divisor de feixes TFP não polarizado. Este componente ótico tem a mesma função, com as principais diferenças: forma, ausência de cimento (cola) e ângulo de incidência. Os reflectores parciais também separam a luz; no entanto, são normalmente concebidos para trabalhar em ângulo normal e não são optimizados para manter o estado de polarização, sendo utilizados principalmente em cavidades laser com espelhos de alta reflexão (banda única, banda dupla ou banda larga).
