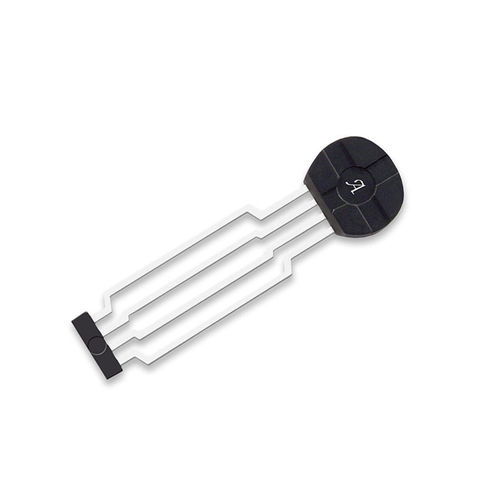

Sensor de proximidade magnético ATS675 series

de efeito Hallcom função de comutaçãominiatura

A ATS675 é a próxima geração da família de sensores IC Allegro® True Power-On State (TPOS), oferecendo maior precisão em comparação com as gerações anteriores. O ATS675 fornece desempenho absoluto de velocidade zero e informações de TPOS. O dispositivo incorpora um único elemento Hall IC com um circuito magnético personalizado otimizado que comuta em resposta a sinais magnéticos criados por um alvo ferromagnético. O IC contém um sofisticado circuito digital projetado para eliminar os efeitos prejudiciais do ímã e das compensações do sistema. O processamento de sinal é usado para fornecer desempenho do dispositivo em velocidade zero, independente da folga de ar, e que se adapta dinamicamente às condições operacionais típicas encontradas em aplicações automotivas, especialmente em aplicações de sensoriamento de eixo de comando de válvulas. DACs de detecção de pico de alta resolução são usados para definir os limites de comutação adaptáveis do dispositivo, garantindo alta precisão apesar da excentricidade do alvo. A histerese interna nos limiares reduz os efeitos negativos das anomalias no sinal magnético (como a ultrapassagem magnética) associadas aos alvos utilizados em muitas aplicações automotivas. A saída resultante do dispositivo é uma representação digital do perfil alvo ferromagnético. O ATS675 também inclui um filtro de largura de banda baixa que aumenta a imunidade a ruídos e a relação sinal-ruído do IC.
