Conversor de DC com modulação de largura de pulso A3906 series

para motorde baixa tensão

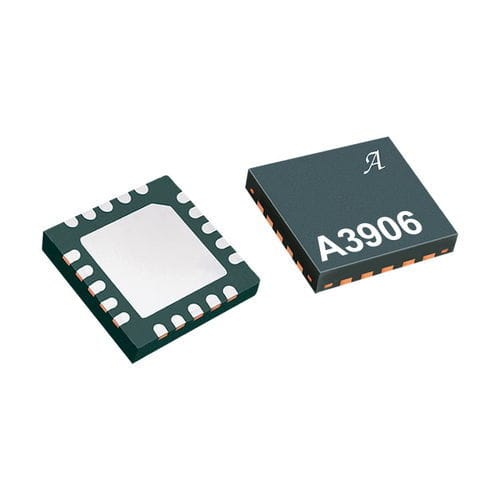

Projetado para a largura de pulso modulou o controle (PWM) de motores deslizantes de baixa tensão, e a única e C.C. dupla viaja de automóvel, o A3906 é capaz de correntes de saída até 1 A por tensões da canaleta e de funcionamento de 2.5 a 9 V. O A3906 tem um temporizador off-time fixo interno de PWM que ajuste uma corrente máxima baseada na seleção de um resistor atual do sentido. Uma bandeira da saída da sobrecarga é contanto que notifica o usuário quando a corrente no enrolamento do motor alcanga a corrente máxima determinada pelo resistor do sentido. A saída da falha não afeta a operação do excitador. O A3906 é fornecido em uns 20 contatos, 4 milímetros de × 4 milímetros, 0.75 milímetros de altura total nominal QFN, com a almofada expor para a dissipação térmica realçada. É ligação (Pb) livre, com chapeamento do leadframe da lata do resíduo metálico de 100%.
