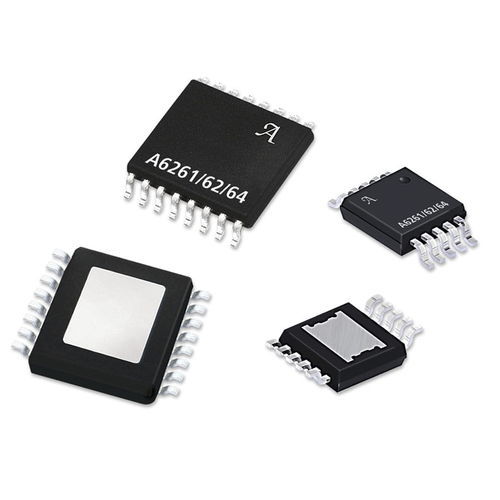

Driver de LED com circuitos integrados A6264 series

de corrente constanteprogramável

O A6264 é um regulador atual linear, programável que fornece até 100 miliampères de cada um de quatro saídas para conduzir disposições de diodo emissor de luz do brilho elevado. A corrente do diodo emissor de luz pode ser comutada entre altamente atual e baixo a corrente para aplicações do batente/cauda. Os dois níveis actuais do diodo emissor de luz de cada saída, exata a 5%, são ajustados por dois resistores de referência. A harmonização atual em cada corda é melhor de 10% sem o uso dos resistores de reator. Conduzir o diodo emissor de luz com corrente constante assegura a operação segura com a saída clara possível máxima. O desempenho o melhor é conseguido ao conduzir 4 cordas com os 1 a 3 diodos emissores de luz em cada corda, em uma corrente total de até 100 miliampères em cada corda. As saídas podem ser conectadas paralelamente ou sairam não utilizado como necessário. A deteção curta é fornecida para proteger o diodo emissor de luz e o A6264 durante uma curto-à-terra em todo o pino da saída do diodo emissor de luz. Um diodo emissor de luz aberto em algumas das cordas incapacita todas as saídas mas pode ser cancelado. Os pinos Shorted da saída do diodo emissor de luz ou os diodos emissores de luz abertos são indicados por uma bandeira da falha. Um monitor da temperatura está incluído para reduzir a corrente de movimentação do diodo emissor de luz se a temperatura da microplaqueta excede um ponto inicial térmico. Os pacotes do dispositivo são 10 um pino MSOP (LY) e 16 um pino TSSOP (LP), ambos com a almofada expor para a dissipação térmica realçada. São ligação (Pb) livre, com chapeamento do leadframe da lata do resíduo metálico de 100%.
