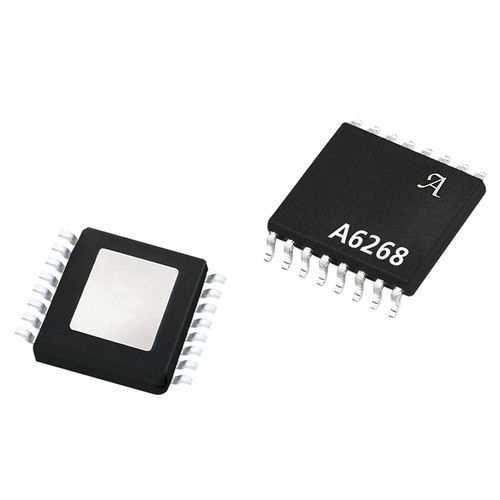

Driver de LED com circuitos integrados A6268 series

de corrente constanteprogramávelcom modulação de largura de pulso

O A6268 é um controlador do conversor C.C.-à-C.C., fornecendo uma saída atual constante programável para conduzir o diodo emissor de luz do poder superior em série. Conduzir o diodo emissor de luz assegura em série correntes idênticas e o brilho uniforme. Para aplicações automotrizes, o desempenho o melhor é conseguido ao conduzir até 15 diodos emissores de luz em correntes até 1 A. O A6268 fornece uma solução cost-effective usando um MOSFET externo do lógica-nível e uns componentes externos adicionais mínimos. A corrente do diodo emissor de luz do máximo é ajustada com um único resistor externo do sentido e podida ser modificada usando uma entrada de referência atual. O controle direto de PWM é possível através da entrada da possibilidade, que igualmente fornece uma modalidade da parada programada. Este conversor de DC-DC pode ser configurado como um conversor ground-referenced do impulso ou enquanto um fornecimento fornecer-provido do conversor do impulso buck-impulsiona a capacidade. Buck-impulsione a topologia usada assegura-se de que não haja nenhum trajeto do escapamento através do diodo emissor de luz quando na parada programada e na nenhuma corrente do inrush na ligação inicial. Os diagnósticos integrados e duas saídas da falha dão a indicação de VIN e o undervoltage de VREG, temperatura excessiva da microplaqueta, output o circuito aberto, short do diodo emissor de luz - circuito e tendência do diodo emissor de luz, e pode ser configurado para fornecer brevemente para fornecer e short para mmoer a proteção para as conexões do diodo emissor de luz, a sobrecarga do diodo emissor de luz e a proteção shorted da corda do diodo emissor de luz. Uma característica original é a habilidade de detectar uns ou vários diodo emissor de luz shorted. O dispositivo é fornecido 16 em um pacote do pino TSSOP com a almofada térmica expor (sufixo LP). É ligação (Pb) livre, com chapeamento do leadframe da lata do resíduo metálico de 100%.
