Driver de LED com circuitos integrados A8515 series
retroiluminaçãocom modulação de largura de pulsoWLED

Driver de LED com circuitos integrados - A8515 series - ALLEGRO MICROSYSTEMS - retroiluminação / com modulação de largura de pulso / WLED
Driver de LED com circuitos integrados - A8515 series - ALLEGRO MICROSYSTEMS - retroiluminação / com modulação de largura de pulso / WLED
Driver de LED com circuitos integrados - A8515 series - ALLEGRO MICROSYSTEMS - retroiluminação / com modulação de largura de pulso / WLED - imagem - 2
Driver de LED com circuitos integrados - A8515 series - ALLEGRO MICROSYSTEMS - retroiluminação / com modulação de largura de pulso / WLED - imagem - 3
Driver de LED com circuitos integrados - A8515 series - ALLEGRO MICROSYSTEMS - retroiluminação / com modulação de largura de pulso / WLED - imagem - 4
Guardar nos favoritos
Comparar


Características

Tipo
com circuitos integrados
Outras características
retroiluminação, com modulação de largura de pulso, WLED, dimerizável
Tensão de entrada

MÍN: 5 V

MÁX: 40 V

Corrente primária

5,5 mA

Descrição

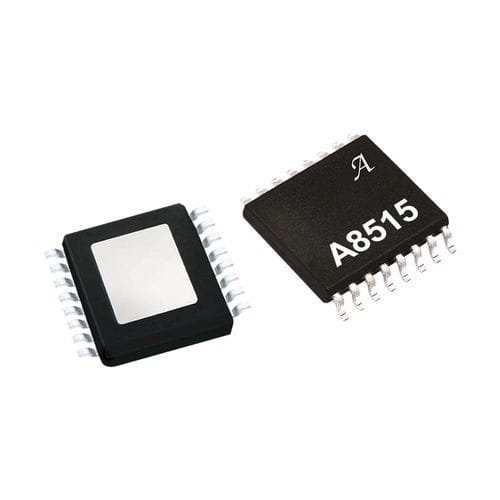

O A8515 é um driver de LED branco multisaída (WLED) para retroiluminação de LCD em displays de consumo e industriais. Ele integra um conversor de impulso de modo de corrente com um interruptor DMOS de potência interna e dois dissipadores de corrente. O conversor de impulso pode acionar até 24 LEDs: 12 LEDs por corda a 120 mA. Os dissipadores de LED podem ser colocados em paralelo para alcançar correntes de LED mais elevadas, até 240 mA. O A8515 pode operar a partir de uma única fonte de alimentação, de 5 a 40 V. O escurecimento PWM é implementado com um sinal de entrada PWM externo. O pino de escurecimento PWM é usado para controlar a intensidade do LED usando modulação de largura de pulso. A baixa tensão de regulação de 720 mV nas fontes de corrente LED reduz a perda de energia e melhora a eficiência. As aplicações incluem: Visores LCD de ecrã plano (FPD) de secretária Ecrãs de vídeo de ecrã plano TVs e monitores LCD O A8515 é fornecido em um pacote TSSOP de 16 pinos (sufixo LP) com uma almofada térmica exposta. É livre de chumbo (Pb), com revestimento de chumbo-estanho 100% fosco.

---
