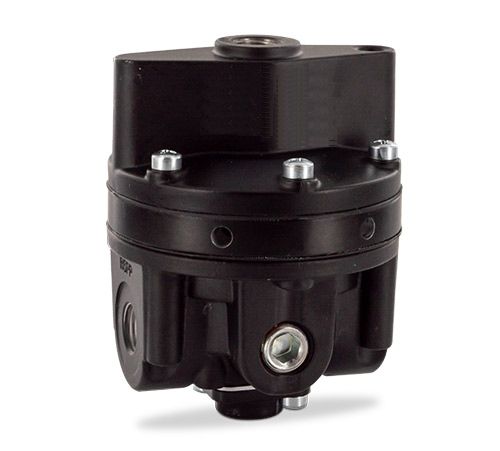

Descrição
O amplificador de volume amplifica o volume a uma relação de 1 para 1 da pressão de pilotagem para a pressão de saída. A pressão de pilotagem não tem hemorragia constante e mostra a mesma função que uma mola num regulador comum. Geração da contrapressão no diafragma.
Mídia
ar comprimido ou gases não-corrosivos
Pressão de alimentação
máximo. 17 bar
Pressão piloto
máximo. 10 bar na proporção de 1:1. 5 bar a 1:2, - 3,3 bar a 1:3, - 2,5 bar a 1:4, - 1,7 bar a 1:6 Porto piloto G1/4
Precisão
com variação de pressão de alimentação de 7 bar: < 7 mbar de despressurização
erro de transmissão: - 1% de relação 1:1 para 1:3. 2% na transmissão maior ou inversa
sensibilidade de resposta: - 1 mbar à 1:1, 2 mbar à 12, 3 mbar à 1:3 e à transmissão inversa
Consumo de ar
máximo. 3 l/min, sujeito à pressão de saída - Função de alívio da função de alívio
Capacidade de alívio
310 l/min a 1,5 bar de saída e 0,35 bar de sobrepressão acima do setpoint
Porta da bitola
G1/4 em ambos os lados do corpo. tampas roscadas fornecidas
Posição de montagem qualquer
Gama de temperaturas
0 °C a 80 °C / 32 °F a 176 °F, NBR, para ar compr. devidamente acondicionado até -40 °C / -40 °F
0 °C a 90 °C / 32 °F a 194 °F, FKM. para ar compr. devidamente acondicionado até -40 °C / -40 °F
Material
Corpo: alumínio fundido sob pressão - Elastómero: NBR/Buna-N. opcionaly FKM
Válvula interna: latão e aço zincado
---
