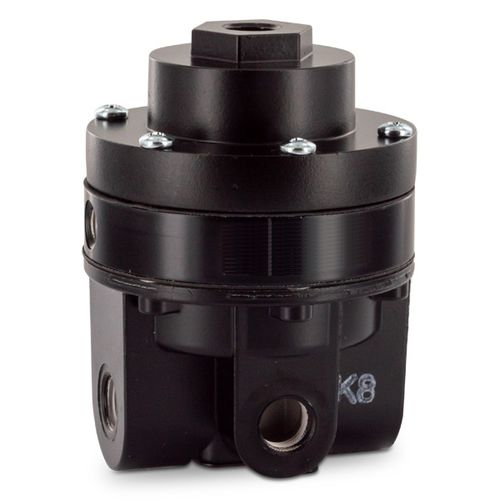

Regulador de pressão para ar comprimido R750

para gases nobresde membranade múltiplos estágios

Descrição O amplificador de volume com relação de transmissão amplifica a pressão de saída a uma relação de 1:1 até 1:6 por uma pressão de pilotagem pneumática, que não tem hemorragia constante. Esse sinal de pressão tem a mesma função que uma mola num regulador comum: gerar uma contrapressão no diafragma. Esta força é compensada pela pressão de saída no lado inferior do diafragma. A relação entre a pressão de pilotagem e a pressão de saída diminui no tamanho dos diafragmas de operação. Mídia ar comprimido ou gases não-corrosivos Pressão máxima de alimentação. 17 bar Pressão piloto máximo. 10 bar à razão 1:1, 5 bar à 1:2, - 3,3 bar à 1:3, - 1,7 bar à 1:6, porta do piloto G1/4 Precisão com variação de fornecimento de 3,5 bar: < 7mbar1:1,< 10 mbar a 1:2, < 21 mbar a 1:3, < 41mbar a 1:6 sensibilidade de resposta: - < 2 mbar a 1:1, < - 3 mbar a 1:2, < 17 mbar a 1:3, < 23 mbar a 1:6 Consumo de ar máximo. 3 l/min. sujeito à pressão de saída Função de alívio aliviando Capacidade de alívio 170 l/min a 1,5 bar de saída e 0,7 bar de sobrepressão acima do setpoint Porta da bitola em ambos os lados do corpo. rosca igual à rosca do regulador - Posição de montagem qualquer Gama de temperaturas 0 °C a 70 °C / 32 °F a 158 °F, para ar comprimido devidamente acondicionado até -40 °C / -40 °F Material Corpo: Elastômero fundido com zinco: Válvula interna NBR/Buna-N: latão e aço inox
