Sistema de conexão de dados para drone PCM

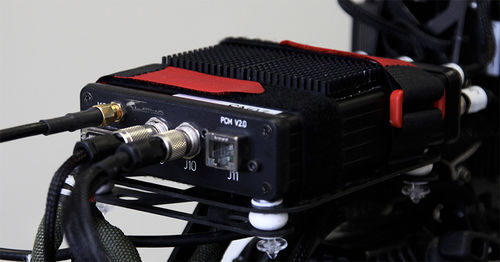

Um Módulo de Energia & Comunicações em que pode confiar O PCM é uma caixa selada que funciona como interface entre o piloto automático e o resto dos sistemas do UAV. O PCM inclui: Servos Power Management Ligação de dados Monitor do motor (apenas versão PCM0X-S) Gestão de energia dos Servos O PCM pode fornecer até 12A na tensão pré-definida de fábrica para servos ou para a electrónica de bordo através de 6 Binder 702 Subminiatura M9 - conector de 3 pinos (IP-67). Ligação de dados A ligação de dados está integrada na caixa e permite a comunicação entre o piloto automático e a estação terrestre. Estão disponíveis três configurações diferentes de link de dados: Telemetria - 900 MHz Telemetria & Vídeo - 2,4 GHz até 1W Telemetria & Vídeo - 2,4 GHz até 2W Monitor do motor O EM pode fornecer qualquer EFIS, piloto automático ou eletrônica embarcada com amostras de 5Hz de RPMs, temperatura ambiente, temperatura da cabeça de um cilindro (CHT), temperatura dos gases de escape (EGT), quantidade de combustível e tempo total de motor ligado. A medição de RPM pode ser feita usando sensores optoacopladores, sensores de efeito hall e captadores indutivos. Uma faixa de escala programável permite múltiplos pulsos de pickup por revolução. Usando curvas de caracterização de 6 pontos, o EM pode aceitar a mais ampla variedade de sensores resistivos, capacitivos, de tensão diferencial e de termopar. Além disso, sua interface flexível pode ser configurada para sensores de termistor ou termopar CHT.
