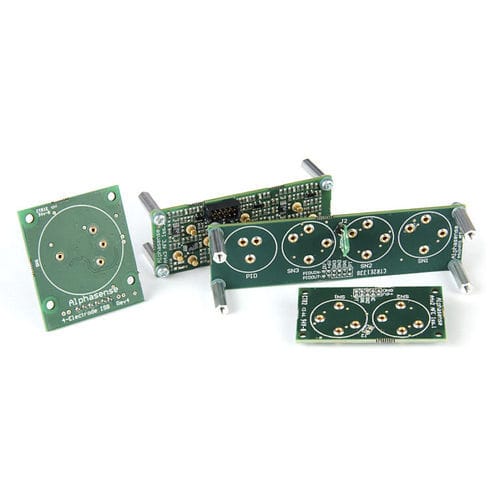

Placa receptora para sensor AFE

industrial

Os sensores de qualidade do ar Alphasense requerem uma electrónica de baixo ruído para optimizar o seu desempenho. Temos trabalhado durante muitos anos para aperfeiçoar os nossos para que possa agora falsificar a vantagem dos nossos circuitos de baixo ruído para uma utilização mais fácil. A família de circuitos Analógicos Front End (AFE) foi concebida para utilização com os sensores de qualidade do ar A4. Ligue o AFE com os sensores A4 aos seus aDC multiplexado e está a registar imediatamente os dados de qualidade do ar. As características dos AFEs incluem: versões 2-sensor, -sensor, -sensor+ +PID e 4-sensor estão disponíveis. Os AFE são circuitos potenciométricos analógicos com potência a bordo regulação e reterência volfages: não há circuíto digital nos AFE. Necessidade de potência: 650uA por canal; por exemplo, 3 sensores AFE com sensores requerem apenas 2 mA. Embora os sensores electroquímicos necessitem de + e fontes de alimentação, a alimentação negativa é gerada no AFE, pelo que só é necessário fornecer 3,4 a 6.4 V(ow ruído) e terra analógica. Cada AFE inclui um P1000 localizado junto ao sensor central para uma correcta compensação da femperatura. A saída PH1000 é Im/C mas a sala o femperafure deve ser sefefure através do seu software Os AFE não são ajustáveis pelo utilizador: A tensão de offset para cada sensor é definida no documento de calibração (dois offsets para cada sensor: offset do eléctrodo de trabalho e auxiliar electrode oser) que programa no seu software. O ganho de AFE é pré-definido. O documento de calibração também indica a calibração mV/ppb para cada eléctrodo de trabalho que programar no software. Os acessórios incluem cabos (especificar 50 mm ou 200 mm de comprimento), exaustores de gás para verificações de calibração e pilares de montagem, gaskefs de vedação e hardware para fácil adaptação ao seu hardware.
