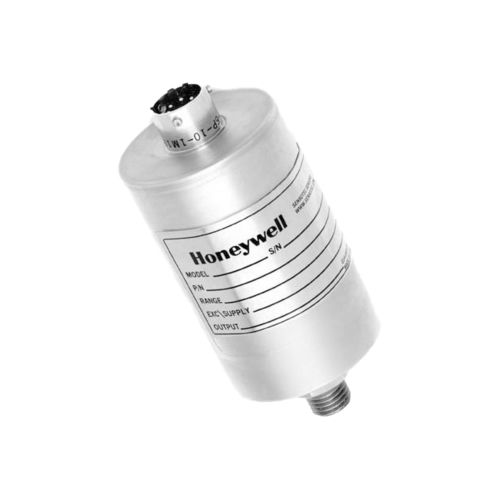

Transdutor de pressão absoluta A-5

de vácuodigitalanalógico

Transdutor de pressão para aplicações industriais robustas com alta precisão e estabilidade de medição Características principais A-5 0.50 % de precisão 0.0075 % Efeito temperatura F.S./°F 0.5 psig/a a 60000 psig/a gama mV/V, 4 mA a 20 mA, 0 Vdc a 5 Vdc, ou 0 Vdc a 10 Vdc saídas disponíveis Construção totalmente soldada, em aço inoxidável Intrinsecamente seguro disponível (apenas opção 2N) Certificado CE Sobre o Transdutor de Pressão Absoluta A-5 Os transdutores de pressão modelo A-5 são todos sensores de aço inoxidável soldados, construídos para aplicações industriais robustas que requerem alta precisão e estabilidade de medição. As gamas de pressão vão de 0,5 psi a 60000 psi. Utilizam pontes completas de strain gage de 350 ohm de quatro braços. O Modelo A-5 está disponível com uma variedade de opções para operação a temperaturas alargadas, terminações eléctricas e saídas de alto nível incluindo 5 Vdc ou 10 Vdc e 4 mA a 20 mA. A maioria dos modelos de saída de alto nível têm circuitos internos de calibração de derivação como característica padrão para permitir uma fácil configuração do sensor para o sistema de dados. Um chip de calibração de assinatura interna opcional fornece informação de calibração para configuração automática com o indicador digital de quatro ou doze canais do Modelo SC. O modelo A-5 do gage é um transdutor baseado em strain gage. Este desenho faz referência ao diafragma primário de detecção de pressão para a atmosfera, e fornece um zero estável independentemente do ambiente do transdutor. O modelo absoluto A-5 tem uma câmara de referência de vácuo totalmente soldada que assegura a estabilidade a longo prazo.
