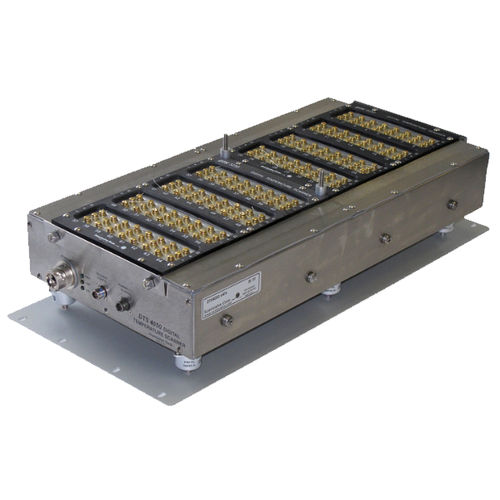

Sistema de aquisição de dados de temperatura DTS4050

de embutirdigitalEthernet

Sistema de aquisição de temperatura Sobre o Scanner Digital de Temperatura DTS4050 O sistema de aquisição de temperatura da série DTS4050 representa a próxima geração de varredura inteligente de termopares. O DTS4050 Digital Thermocouple Scanner aceita 16, 32, ou 64 entradas de termopar. Incorpora filtros integrais de baixa passagem, conversores A/D de 22 bits e um microprocessador DSP. O módulo DTS é especificamente projetado para ambientes de alto ruído e, como tal, pode resistir a ruídos incomparáveis no modo comum. Principais características DTS4050 - Aceita tipo E, J, K, N, R, S, T, e B - Saída da unidade de engenharia, °C, °F, °R, ou K - Protocolo Ethernet TCP/IP & UDP - Isolamento de 1000 VDC canal-a-canal - 600 VDC isolamento de entrada - 50 - 60 Hz rejeição de ruído - Teste de termopar aberto - Sincronização IEEE1588 PTPv2 - 16, 32, e 64 canais Aplicações DTS4050 - Motor Turbina - Motor Diesel - Células de teste do compressor - Monitoramento da temperatura da caldeira e do forno Especificações Entradas (Px) 16, 32 ou 64 pares de terminais de parafuso de 6-32 latão mais protetores ou conectores de painel opcional Comunicação Ethernet 100baseT; RS-232 (apenas configuração) Saída [Tensão de Alimentação] °C, °F, °R, K, mVolts, ou Counts [18 ... 36 VDC] Protocolo de comunicação TCP/IP ou UDP Tipos de termopares terminal de parafuso: E, J, K, N, R, S, T, e B; opção de conector de painel: E, J, K, S e T Precisão (em toda a gama de funcionamento) E, J, K, N e T: ±0,5°C; R e S: ±2,0°C; B: ±4,0°C Precisão UTR ±0.1°C Resolução A/D 22 bit Taxa de varredura 64Tx: 10 Hz/canal, 32Tx: 20 Hz/canal; 16Tx: 40 Hz/canal Temperatura de Funcionamento (Unidade Standard) 64Tx: -5 a 60°C, 32Tx: -5 a 60°C, 16Tx: -10 a 60°C
