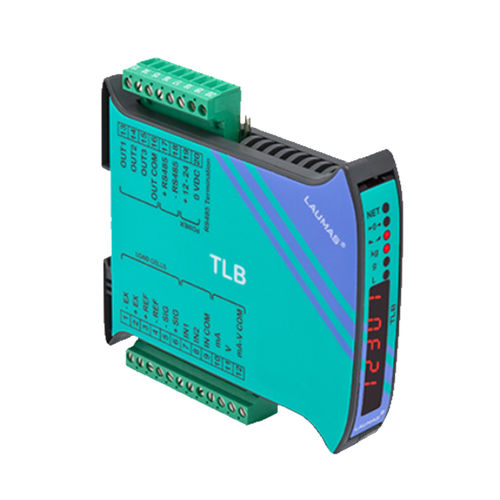

Amplificador de sinal TLB

de potênciaanalógicodigital

Sobre o Amplificador Digital TLB Amplificador e indicador de peso para montagem em trilho Omega/DIN adequado para painel traseiro; forma vertical com economia de espaço. Características principais TLB - Visor semi-alfanumérico de seis dígitos (altura 8 mm), LED de 7 segmentos - Quatro botões - Dimensões: 25 x 115 x 120 mm O instrumento está equipado com uma porta serial RS485 e uma saída analógica: - RS485 para conexão com: - PC/PLC até 32 instrumentos (máximo 99 com repetidores de linha) pelo protocolo ASCII Laumas (compatível com W60000) ou ModBus RTU Protocol - Visor remoto - Saída analógica optoisolada 16 bit: 0 ... 20 mA; 4 ... 20 mA (máx. 300 Ohm); 0 ... 10 V; 0 ... 5 V; ±10 V; ±5 V (min 10 kOhm). Calibração teórica por meio de botões. Especificações Fonte de energia e consumo: 12 - 24 VDC ±10 %; 5 W Número de células de carga (paralelas e de alimentação) máximo. 8 (350 Ω); 5 VDC / 120 mA Linearidade <0.01% FS Linearidade da saída analógica <0.01% FS Conversor A/D 24 bit (16000000 pontos) 4,8 kHz Divisões, máx ±999999 Sensibilidade da célula de carga, máximo. ±7 mV/V Filtro digital / taxa de conversão 0.012 - 7 s / 5 - 300 Hz Saídas lógicas de relé 3x - máximo. 115 VCA / 150 mA Entradas lógicas 2x - optoisolado 5 - 24 VDC PNP Porta RS485 - taxa de bauds 2400, 4800, 9600, 19200, 38400, 115200
