Indicador digital para medir e exibir a quantidade física, como carga, pressão e torque

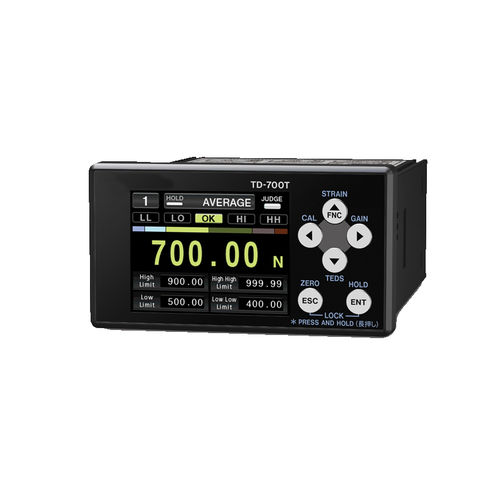

Sobre o TD-700T
O TD-700T é um indicador digital para medir e exibir a quantidade física, como carga, pressão e torque, trabalhando com o transdutor extensométrico. Display LCD gráfico colorido, amostragem de alta velocidade, função TEDS (IEEE1451.4 classe 2 conformidade de interface modo misto) e várias funções de retenção são combinados neste display compacto de montagem em painel (tamanho 1/8 DIN). O TD-700T oferece a melhor performance nas várias cenas.
Aplicações
- Controle de carregamento da prensa de encaixe
- Gestão da carga da prensa de ponta do bico SMT
Características do TD-700T
- Ecrã LCD gráfico a cores de alto desempenho
- Processamento a alta velocidade
- Função TEDS(Calibração automática)
- Dispersão Estática de Tensão. Modo
- Função de exibição de forma de onda e barímetro
- Variedade da função de retenção de dados
- CC-Link / RS-485 opção
- Avisos de fácil utilização
- Função Sentido Remoto
- Configurações do gráfico de barras de posição zero
- Corpo compacto
Especificações
Tensão da Ponte
10V DC, 2,5 V ±10% (30mA de corrente máxima, pode ser usado o sensor remoto)
Faixa de entrada do sinal
±3,2 mV/V
Faixa de calibração
0.3 mV/V-3.2 mV/V
Precisão da calibração
Dentro de 0.1% F.S. (ao usar um TEAC padrão de 1m Φ8, cabo blindado de 4 fios com impedância 350Ω, 10V BV e 0.5mV/V ou maior)
Não-linearidade
Dentro de 0,01% F.S. + 1 dígito (quando a entrada é 1 mV/V ou maior)
Desvio de zero
Dentro de 0.5 μV/°C (valor de conversão de entrada)
Ganho à deriva
Dentro de ±0.005% F.S./°C
Conversão A/D
24 bits, 4000 vezes por segundo, 20000 vezes por segundo (modo de amostragem rápida)
---
