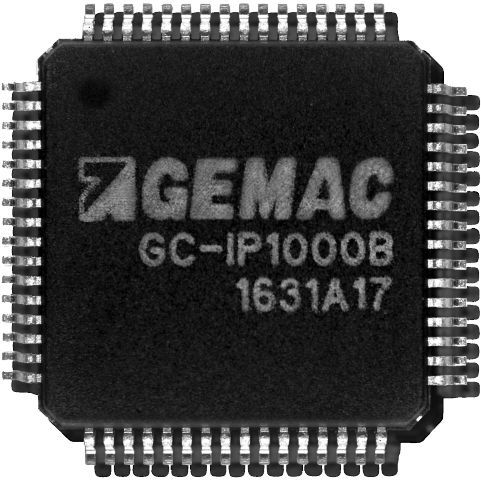

Chip programável GC-IP1000

conversoranalógicode 3 canais

O circuito de interpolação GC-IP1000B destina-se à ligação a sistemas de medição incremental de posição e ângulo com sinais de saída sinusoidais deslocados em fase de 90°. A resolução extremamente alta é alcançada com uma taxa de interpolação de até 1000 vezes. O valor do contador é fornecido através da interface de série. Ao mesmo tempo, os dados de saída podem ser emitidos como impulsos de onda quadrada para processamento de processos externos. O GC-IP1000B pode ser operado num grande número de sistemas codificadores que funcionam de acordo com os mais variados princípios de medição. Várias interfaces e tipos de configuração flexíveis permitem a utilização em sistemas de interpolação de chip único, em dispositivos de medição baseados em µC, bem como em sistemas multicanais. Um controlo patenteado de ganho e desvio, bem como uma correcção de fase programável, garantem uma alta precisão de medição em condições industriais. Graças ao gatilho de valor de medição integrado, o GC-IP1000B é adequado para utilização em aplicações em tempo real. - Entrada analógica diferencial de 3 canais: sinal seno/coseno/referência Ligação padrão 1Vpp (diferencial) Gamas de entrada: 100mVpp, 120mVpp, 145mVpp (diferencial)Entrada única 2.0Vpp Frequência de entrada de até 110kHz - AD-converter : conversor interno máximo. 340kS/s - Correcção do sinal : Controlador automático de desvio e amplitude Potenciómetro digital para fase - Taxa de interpolação 1000 / 800 / 500 / 400 / 250 / 200 / 125 /100 Saída para medição de valores valor de contagem de 28 bits sequências de ondas quadradas de 90° ou pulsos de contagem ascendente/ descendente Sinal de erro - Opções de configuração Através de pinos de configuração Através de interface de série (SPI) Através da EEPROM
