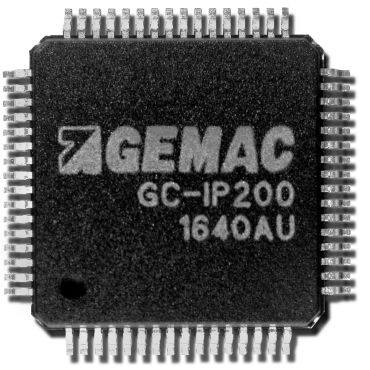

Chip programável GC-IP200

conversoranalógicode interpolação

O circuito de interpolação GC-IP200 destina-se à ligação a sistemas de medição incremental de posição e ângulo com sinais de saída sinusoidais deslocados em fase de 90°. A resolução extremamente alta é alcançada com uma taxa de interpolação de até 200 vezes. O valor do contador é fornecido através da interface de série. Ao mesmo tempo, os dados de saída podem ser emitidos como impulsos de onda quadrada para processamento de processos externos. O GC-IP200 pode ser operado num grande número de sistemas codificadores que funcionam de acordo com os mais variados princípios de medição. Várias interfaces e tipos de configuração flexíveis permitem a utilização em sistemas de interpolação de chip único, em dispositivos de medição baseados em μC, bem como em sistemas multicanais. Um controlo patenteado de ganho e desvio, bem como a possibilidade de uma correcção de fase, garantem uma alta precisão de medição em condições industriais. Graças ao gatilho integrado de valores medidos em duas fases e à saída adicional de dados paralelos, o GCIP200 é adequado para utilização em aplicações em tempo real. - Analoginput : 3 canais diferenciais (seno, cosseno, referência) Tensão de entrada 1Vpp (diferencial) Entrada única para 2.4Vpp frequência máxima de entrada 400kHz - AD-converter : Conversor interno máx.1.25MS / s - Signalcorrection : Ganho patenteado e controlo de compensação Correcção da fase estática através de potenciómetro externo - Taxa de interpolação : 200 / 160 / 100 / 80 / 50 / 50 / 40 / 25 / 20 - Sinais de saída : valor do contador de 28 bit sequências de ondas quadradas a 90 Sinal de erro - Opções de configuração : Através de pinos de configuração Através de interface de série (SPI)
