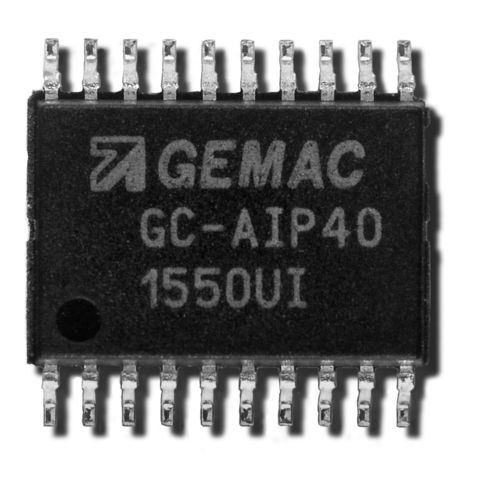

Chip potência GC-AIP40

programáveldigitalanalógico

O circuito de interpolação GC-AIP40 é utilizado para aumentar a resolução dos sistemas de medição incremental de posição e ângulo com sinais de saída sinusoidais deslocados em fase de 90°. O IC é adequado para sensores com tensão padronizada ou interface de potência, bem como para a ligação directa de matrizes de fotodíodos e pontes de medição de sensores. Uma separação mínima ajustável das bordas na saída, bem como uma histerese analógica e digital programável, permitem a utilização do CI mesmo com sinais de entrada perturbados. - Sinais de entrada Seno / cosseno / sinal de referência diferencial / com uma extremidade Ganho regulável para 1Vpp / 660mVpp / 530mVpp / 80mVpp Máximo 1,2MHz para taxas de interpolação ≤ 20 Máximo 750kHz para taxa de interpolação = 32 Máximo 600kHz para taxa de interpolação = 40 - Taxas de interpolação 40 / 32 / 20 / 16 / 8 / 4 Bordos por período senoidal - Processamento do sinal zero : largura ajustável do sinal de referência à saída - Configuração : pinos de configuração - Supressão de interferências : Histerese analógica ajustável Histerese digital ajustável Separação mínima de arestas ajustável à saída - Sinais de saída onda quadrada de 90° (A/B/Z); compatível com TTL- e CMOS - Gehäuse: : TSSOP20
